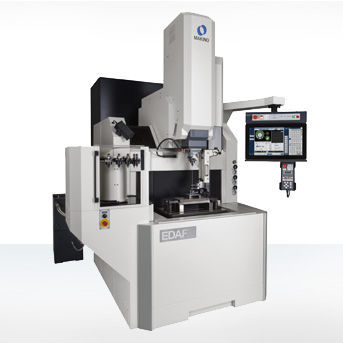

Máquina de eletroerosão por penetração EDAF2-FH

CNCde precisão

Com a sua capacidade de realizar processos de EDM de tambor padrão e de perfuração EDM de precisão numa única máquina - a EDAF2-Fine Hole oferece um desempenho idêntico ao da EDAF2 nos processos EDM de tambor padrão, mas contém componentes adicionais dedicados à perfuração EDM de alta precisão. A estrutura da máquina utiliza um design pesado e rígido para uma precisão sustentada a longo prazo, e o reservatório dielétrico está integrado na base da máquina para poupar espaço no chão. A excelente estabilidade térmica da máquina é mantida através do reservatório integral, e o fluido refrigerado também circula através das estruturas dos eixos Y e Z para manter toda a máquina a uma temperatura estável. A máquina EDAF2-Fine Hole contém um eixo W programável e uma estrutura de braço que é independente mas paralela ao eixo Z, e este eixo adicional contém os componentes de suporte da guia da matriz e da guia intermédia para operações de perfuração EDM. As guias intermédias do eixo W suportam eléctrodos de pequeno diâmetro e evitam a ocorrência de vibração ou flexão durante a maquinação, e o braço do eixo W pode ser removido e instalado na máquina em menos de um minuto, utilizando uma série de desconexões rápidas e um acoplador Curvic rígido. A máquina EDAF2-Fine Hole é fornecida de série com um eixo C de alta velocidade que proporciona indexação de precisão e velocidades de rotação contínuas até 2.000 rpm, e uma bomba de alta pressão com capacidade de 6 MPa (870 psi) ou 10 MPa (1.490 psi). Indústrias e mercados como o aeroespacial, automóvel, médico e de moldes e matrizes confiam na EDAF2-Fine Hole para ser uma solução produtiva para detalhes de furos críticos de alta precisão.
