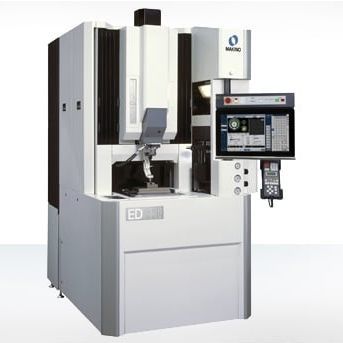

Máquina de eletroerosão por penetração EDFH-1

por penetraçãoSEDMde alta precisão

Visão geral
O EDFH-1 combina sinker EDM de ultra-precisão e perfuração EDM de alta precisão numa plataforma compacta concebida para estabilidade térmica, precisão mecânica a longo prazo e ergonomia do operador. A máquina suporta tanto perfuração EDM de alta precisão como processos sinker EDM standard, mantendo controlo da profundidade ao nível do micrómetro e acabamentos de superfície finos.

Desempenho e capacidades chave

• Acabamentos de superfície até 1,3 µin Ra (0,25 µm Rz)
• Gerador capaz de produzir raios de canto interiores de apenas 5 microns (0,0002″)
• Velocidade de salto do eixo Z: 10 m/min (394 ipm)
• Capacidade de controlo de profundidade: ±1 micron usando um fuso de esferas com núcleo arrefecido
• Eixo C de alta velocidade com rotações até 2.000 rpm
• Eixo W programável fornece alinhamento rígido para guias de matriz de perfuração EDM e inclui um braço guia central para suportar e prevenir vibração de eléctrodos de pequeno diâmetro
• Pressões de flushing até 10 MPa (1.450 psi)

Projeto da máquina e estabilidade
O projeto inclui tolerâncias de alinhamento de 2 microns (0,00008″) ou menores ao longo de toda a corrida de cada eixo. Medidas para melhorar a estabilidade térmica incluem isolar o calor do armário elétrico/gerador da estrutura da máquina e integrar o reservatório dielétrico na peça fundida da base. A mesa de trabalho estacionária eleva ainda mais a precisão, e um sistema de cuba de trabalho programável com elevação em 3 lados garante excelente acesso à cuba e ergonomia do operador.

Controlos e funcionalidades para o operador
O controlo Hyper‑i da Makino concentra as capacidades da máquina numa interface eficiente e fácil de usar. Elementos notáveis incluem um grande ecrã tátil HD de classe 24″, a função E‑Tech Doctor, manuais a bordo com vídeos de formação integrados, personalização simples e opções de monitorização remota para suportar operações avançadas e preferências do operador.

Capacidades relacionadas

• Perfuração EDM de alta precisão e processamento sinker EDM na mesma plataforma
• Suporte à estabilidade de eléctrodos de pequeno diâmetro com braço guia central
• Usinagem em alta velocidade mantendo controlo de profundidade ao nível micrométrico

Especificações / dados técnicos

• Modelo: EDFH-1
• Mesa (métrico): 350 x 250 mm; Mesa (imperial): 13.8″ x 9.8″
• Percursos (métrico): X: 220 mm, Y: 180 mm, Z: 300 mm; Percursos (imperial): X: 8.7″, Y: 7.1″, Z: 11.8″
• Peso máximo da peça: 50 kg (110 lb)
• Capacidade ATC: 8, 16
• Tamanho do tanque (métrico): 450 x 350 x 200 mm; Tamanho do tanque (imperial): 17.7″ x 13.8″ x 7.9″
• Capacidade de acabamento de superfície: até 1,3 µin Ra (0,25 µm Rz)
• Raio interior mínimo: 5 µm (0,0002″)
• Velocidade de salto do eixo Z: 10 m/min (394 ipm)
• Precisão de controlo de profundidade: ±1 µm
• Velocidade máxima do eixo C: até 2.000 rpm
• Pressão de flushing: até 10 MPa (1.450 psi)
• Tolerâncias de alinhamento: 2 µm (0,00008″) ou menores ao longo da totalidade do percurso
• Reservatório dielétrico integrado na fundição da base; isolamento térmico do armário elétrico/gerador
• Mesa de trabalho estacionária com cuba de trabalho programável de elevação em 3 lados
• Controlo: Makino Hyper‑i com ecrã tátil de classe 24″, E‑Tech Doctor, manuais integrados e vídeos de formação
