Máquina de eletroerosão SEDM BX3

de alta precisãode alta velocidadede precisão

Visão geral

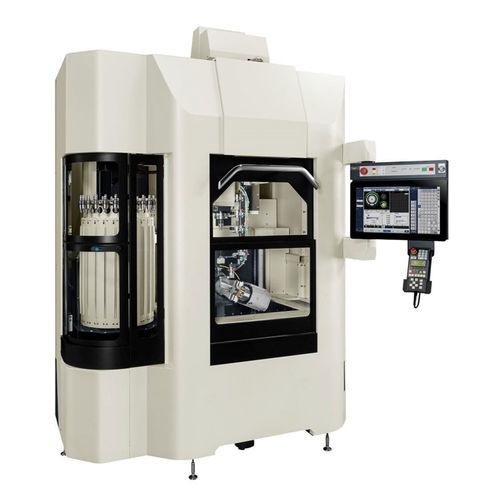

A Makino BX3 é uma máquina de perfuração por EDM projetada para produção em grande volume de furos de filme de refrigeração e características semelhantes em pás e aletas de turbinas. A BX3 foca na redução do tempo de ciclo e na estabilidade do corte por meio de operação totalmente submersa e cinemática otimizada.

Principais características

• Gerador totalmente digital ES200A que proporciona ciclos de usinagem mais rápidos e até 100 Ampères de pico para melhor produtividade.
• Operação totalmente submersa com tanque de trabalho programável de elevação/descida para aumentar estabilidade e precisão ao perfurar atravessamentos.
• Controle adaptativo capaz de detectar o atravessamento em até 1 segundo, adequado para usinagem em cavidades internas.
• Altas taxas de posicionamento rápido: até 10 m/min em eixos lineares e até 10 rpm na mesa rotativa 2 eixos para minimizar tempos não produtivos.
• Mesa rotativa configurada para manter detalhes típicos de motores aeronáuticos próximos ao centro de rotação, reduzindo deslocamentos X/Y.
• Trocador automático de ferramentas (ATC) de 24 posições que suporta eletrodos totalmente apoiados até 700 mm sem drenar ou mover o tanque.
• Invólucro completo CE padrão e acesso de manutenção centralizado na traseira para otimizar espaço em instalações com várias máquinas.
• Bomba de diafragma de alta pressão 10 MPa (1450 psi) com filtração integrada e sistemas de desionização, monitorados digitalmente.
• Controle Hyper-i com ecrã táctil HD de 24 polegadas e funções específicas para perfuração EDM.
• Conectividade HyperConnect IIoT padrão para monitorização remota e integração de dados de fabricação.

Tabela técnica (selecionada)
Mesa rotativa - A: 360° / B: ±140°
X: 370 mm Y: 270 mm Z: 750 mm
Deslocamento rápido: 10 m/min
Dimensão máxima da peça: Ø 300 x 300 mm
Peso máximo da peça: 20 kg
Tamanho do tanque: 800 mm x 740 mm

Características / especificações técnicas

• Modelo: BX3
• Gerador: Makino ES200A (totalmente digital) — controle adaptativo, até 100 Ampères de pico
• Modo de operação: Totalmente submerso com tanque de trabalho programável
• Detecção de atravessamento: dentro de 1 segundo (controle adaptativo)
• Taxa de posicionamento rápido: 10 m/min
• Posicionamento da mesa rotativa: 2 eixos, até 10 rpm; A: 360°; B: ±140°
• Percursos (métrico): X 370 mm, Y 270 mm, Z 750 mm
• Dimensão máxima da peça: Ø 300 x 300 mm
• Peso máximo da peça: 20 kg
• Ferramentaria: ATC 24 posições; suporta eletrodos totalmente apoiados até 700 mm
• Tamanho do tanque: 800 mm x 740 mm
• Bomba: Bomba de diafragma alta pressão 10 MPa (1450 psi)
• Filtração & tratamento de água: filtração integrada e sistemas de desionização (monitorização digital)
• Controle: Hyper-i com ecrã táctil HD de 24 polegadas e funções especializadas para perfuração EDM
• Conectividade: HyperConnect IIoT para monitorização remota
• Segurança / Conformidade: Invólucro completo CE padrão
