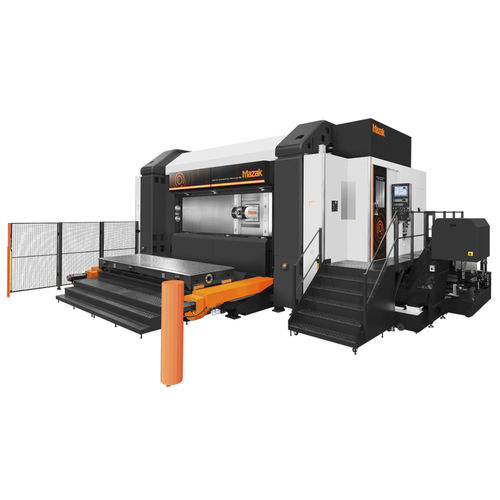

Centro de usinagem CNC de 5 eixos VORTEX PROFILER

horizontalde colunaHS-A 63

sistema de inclinação da mesa de 90° para facilitar a configuração e a mudança Aplicações Com uma mesa de 4000 mm × 1250 mm de largura e um peso máximo de carga de 3000 kg, esta máquina é ideal para aplicações de maquinagem para aeronaves, especialmente os componentes estruturais dos sistemas de asas, como as nervuras das asas. A construção da máquina garante uma precisão de maquinação estável na direção do eixo X, de baixo para cima, na mesa da máquina A grande capacidade da mesa permite a maquinação de grandes componentes à direita e à esquerda na mesma configuração da máquina. Construção em caixa que integra a base, a coluna e a mesa A construção em circuito de força totalmente fechado e a mesa robusta integrada proporcionam uma rigidez excecional para garantir uma elevada precisão de maquinação estável. Mesa basculante para peças de grandes dimensões Para uma carga/descarga conveniente da peça, a mesa é horizontal para a preparação da peça e inclinada 90 graus para a maquinação. Fuso/coluna termicamente simétrico O fuso/coluna termicamente simétrico segura o cabeçote nos lados direito e esquerdo para manter uma alta precisão de maquinação consistente (em comparação com uma construção instável em cantilever). Posicionamento da mesa de alta precisão A precisão da repetibilidade da mesa basculante está dentro de 13 μm (direcções X / Y / Z).
