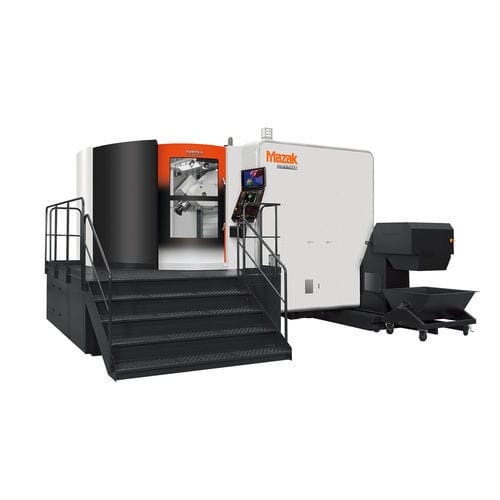

Centro de usinagem CNC de 5 eixos VORTEX i-V

verticalBT 50CAT50

A maquinação de peças, que anteriormente exigia vários processos, pode ser concluída numa única configuração. Isto não só reduz o inventário em processo e o tempo de espera, como também melhora a precisão da maquinação simultânea. São utilizadas guias lineares de rolos com excelente rigidez nos eixos X, Y e Z para obter um corte potente e uma maquinação de elevada precisão. Cama de engrenagem de rolos no eixo B A eliminação da folga assegura uma maquinação de elevada precisão e eficiência. (na gama de posicionamento rotativo de 150 graus, a precisão de posicionamento é duas vezes melhor do que a norma ISO) Cama de engrenagem de rolos do eixo C A mesa rotativa NC utiliza um came de engrenagem de rolos para maquinação de alta precisão durante longos períodos de funcionamento e pode ser indexada em incrementos de 0,0001°. Acoplamento de cone A palete e a mesa são fixadas por acoplamentos cónicos para garantir uma elevada rigidez e uma precisão de posicionamento repetível ao mudar de palete. Estrutura inclinada do eixo Y A estrutura inclinada da superfície de montagem da guia de rolos do eixo Y assegura uma maquinação estável ao absorver a carga de corte durante a maquinação. Três fusos de fresagem são capazes de maquinar uma vasta gama de materiais, desde aço a materiais não ferrosos Fuso standard concebido para aplicações como ferro fundido, aço e materiais não ferrosos. Obtém uma maquinação de elevada eficiência para uma grande variedade de peças. Concebido para uma interferência mínima O design compacto do cabeçote do fuso de fresagem minimiza a interferência na peça de trabalho. Não só aumenta a área de processamento, como também permite a utilização de ferramentas mais curtas para aumentar o desempenho e a precisão da maquinação.
