Centro de usinagem CNC de 5 eixos CV5
verticalCAT4030 ferramentas

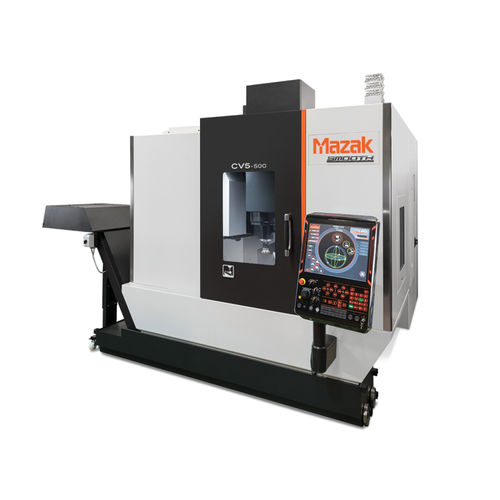

Centro de usinagem CNC de 5 eixos - CV5 - Mazak - vertical / CAT40 / 30 ferramentas
Centro de usinagem CNC de 5 eixos - CV5 - Mazak - vertical / CAT40 / 30 ferramentas
Centro de usinagem CNC de 5 eixos - CV5 - Mazak - vertical / CAT40 / 30 ferramentas - imagem - 2
Centro de usinagem CNC de 5 eixos - CV5 - Mazak - vertical / CAT40 / 30 ferramentas - imagem - 3
Centro de usinagem CNC de 5 eixos - CV5 - Mazak - vertical / CAT40 / 30 ferramentas - imagem - 4
Centro de usinagem CNC de 5 eixos - CV5 - Mazak - vertical / CAT40 / 30 ferramentas - imagem - 5
Guardar nos favoritos
Comparar

Características

Número de eixos
de 5 eixos
Orientação do eixo-árvore
vertical
Cone
CAT40
Número de ferramentas
30 ferramentas
Aplicações
para trabalhos pesados
Outras características
de alto desempenho, de alta rigidez, com trocador automático de ferramentas
Curso X

730 mm, 800 mm
(28,74 in, 31,5 in)

Curso Y

450 mm, 590 mm
(17,72 in, 23,23 in)

Curso Z

550 mm
(21,65 in)

Velocidade de rotação

12.000 rpm
(75.398 rad.min-1)

Potência

11 kW, 18,5 kW
(14,96 hp, 25,15 hp)

Velocidade de avanço no eixo X

36.000 mm/min
(23,62 in/s)

Velocidade de avanço no eixo Y

36.000 mm/min
(23,62 in/s)

Velocidade de avanço no eixo Z

36.000 mm/min
(23,62 in/s)

Capacidade máx. da mesa

200 kg, 400 kg
(441 lb, 882 lb)

Peso máx. das ferramentas

8 kg
(17,6 lb)

Peso total

7.000 kg, 8.000 kg
(15.432,36 lb, 17.636,98 lb)

Comprimento total

2.581 mm, 2.806 mm
(101,6 in, 110,5 in)

Largura total

2.335 mm
(91,9 in)

Altura total

3.013 mm
(118,6 in)

Descrição

Design de munhão rígido suportado em ambos os lados para maquinação pesada Facilidade de utilização graças ao excelente acesso à mesa, ao depósito de ferramentas e à zona de manutenção Facilmente integrado numa variedade de sistemas de automação Alta precisão e estabilidade O movimento de rolamento único dos eixos rotativos B e C proporciona um binário melhorado ao mesmo tempo que elimina as folgas, resultando numa maquinação de elevado desempenho e precisão. Programação fácil com a linguagem de conversação MAZATROL Ampla área de trabalho para peças de grandes dimensões Compatível com automação Equipada com um Mill-Assist (MA), a CV5-500 permite um funcionamento sem operador e sem luzes. Facilmente integrada com uma variedade de sistemas de automação devido à porta de carregamento lateral. Acesso desimpedido para intervenção manual, operação manual e manutenção

---

Tradução automática  (ver texto original em inglês)
