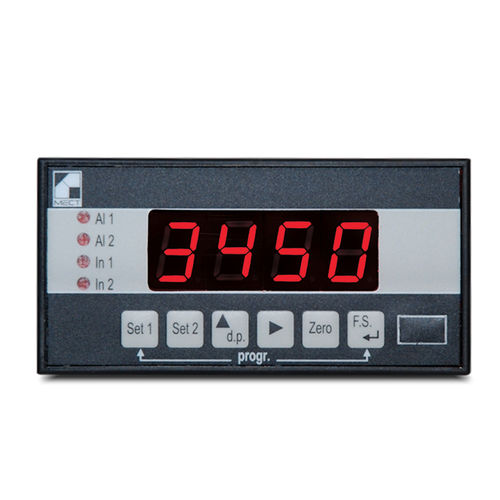

Indicador de processo MPM P6

de tensãode correntedigital

ecrã de 4 dígitos em caixa 48x96 com duas entradas para 4÷20mA, 0÷20mA, 0÷10V para visualizar a soma, a diferença, o produto e o rácio. Opção de 3 saídas de alarme com relé, saída analógica e saídas em série. O modelo MPM P6 é um instrumento com conversor de dupla inclinação com duas entradas de tensão ou corrente (4÷20mA). O instrumento tem as seguintes funções: indicador de 4 dígitos (-1999÷9999) leitura de qualquer valor de entrada dentro da faixa solicitada (para as duas entradas) zeragem da função de leitura automática leituras programáveis como segue: in1, in2, in1-in2, in1+in2, in1*in2, in1÷in2. 2 conv./seg. (sem filtro programado) zero fixo (visualização de -1990 a 9990) Os instrumentos MPM P6 podem ser encomendados com as seguintes opções: 2 saídas de alarme a relé (três se a alimentação for de 220V) programáveis para valor, histerese e atraso. Os alarmes podem ser atribuídos ao display, ao canal 1, ao canal 2, à soma, à diferença, ao produto ou ao rácio. saídas analógicas (4÷20mA ou 0÷20mA ou 0÷10V) . Saída série RS232, RS422 ou RS485. saída de alimentação do transdutor 16Vdc (para instrumento sem alarmes e saída analógica). Leituras: 4 dígitos Precisão melhor que: 0,5% Estabilidade térmica: 50 ppm/°C Fonte de alimentação do transdutor* *: 16V/40mA * (não regulada) Características das saídas analógicas: Saídas: 4÷20mA - 0÷20mA - 0÷10V Carga máxima para saída de corrente: 400Ω Carga mínima para saída de tensão: 1KΩ Resolução: 12 bit Saída de relé de troca: 5A / 250Vac Alimentação eléctrica: 90÷260Vac/Vdc, 25Vac, Vcc o Vpt (12÷30Vdc) Absorção de potência: 1,5 W Temperatura máxima de funcionamento: 50 °C Altura dos dígitos: 13mm Dimensões: 48x96 (75 mm. Profundidade) Placa de montagem: 44.5mm (h) x 92,5 mm (l) Peso: 250 gr. Fixação: por parafusos * Apenas para instrumentos com ecrã. Para instrumentos
