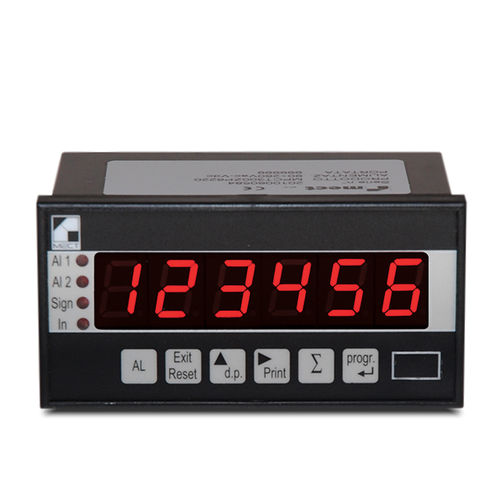

Contador binário MPCIB396 P6

digitaleletrônicoindustrial

ecrã de 6 dígitos numa caixa de 48x96 para contagem bidirecional de codificadores. Opção de 3 saídas de alarme de relé e saídas de série. O modelo MPCIB396 P6 pode ser utilizado para contagem, posicionamento ou medição através de um encoder incremental bidirecional. O instrumento oferece as seguintes funções: contagem memorizada após o desligamento contadores de 6 dígitos saídas de série bidireccionais com opto-isolamento (RS485 half duplex) entrada de encoders - sensores NPN ou PNP 3 saídas de alarme (relé de 5A) função pré-definida divisor programável de 1 a 65535 multiplicador programável de 1 a 65535 1, 2 ou 4 entradas de contagem de arestas 1 entrada de contagem e 1 entrada de controlo ascendente/descendente 2 entradas de contagem independentes A e B com função A + B ou A - B saída analógica (4÷20mA ou 0÷20mA ou 0÷10V) definição do alarme: janelas, limiar, limiar com paragem de contagem, ciclo automático para contagem ascendente, ciclo automático para contagem descendente, desvio em relação ao ponto de ajuste 1 Alimentação do transdutor: 16Vdc / 100 mA não regulado a pedido 5Vdc 50 mA Frequência máxima de entrada do contador: 40KHz Saída de relé de troca: 5A / 250Vac Características das saídas analógicas: Saídas: 4÷20mA - 0÷20mA - 0÷10V Carga máxima para saída de corrente: 400Ω Carga mínima para saída de tensão: 1KΩ Resolução: 12 bit Alimentação eléctrica: 90÷260 Vac/Vdc, 20÷30 Vac/Vdc Absorção de energia: 5 W Temperatura máxima de trabalho: 50 °C Altura dos dígitos: 13 mm Dimensões: 48x96 (75 mm. Profundidade) Placa de montagem: 44,5 mm (h) x 92,5 mm (l) Peso: 250 gr. OPÇÕES E SAÍDAS DE SÉRIE SR1÷3: 1÷3 relés de alarme V5: Fonte de alimentação do transdutor 5Vdc / 50m OAP: Saídas analógicas (0÷20mA, 4÷20mA, 0÷10V) Cod. 12: RS 422 optoisolado bidirecional Cod. 13: RS 485 optoisolado bidirecional Cód. 14: RS 232 optoisolado bidirecional
