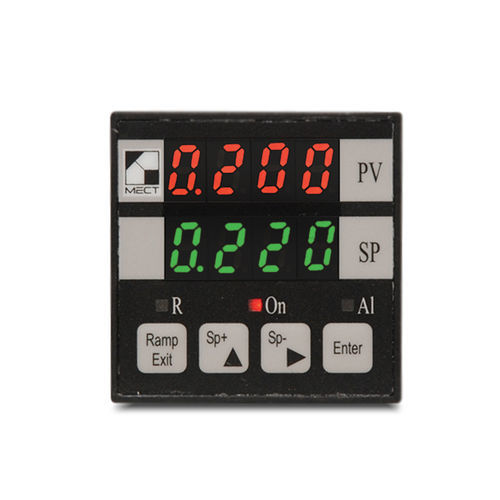

Regulador de temperatura analógico MPT91 M1

PID4–20 mA

Termorregulador em caixa 48x48 com dois displays para 4÷20mA, 0÷20mA, 0÷10V, J, K, S, e PT100. Controlo de saída PID ou ON-OFF com saída de relé. Opcionalmente 1 saída a relé de alarme, saída analógica e saídas série. O modelo de instrumento MPT91 M1 é um controlador de temperatura "single loop" em contentor 48x48 com possibilidade de execução de 3 programas de 8 passos cada e acionamento por servomotor. O MPT tem uma interface com termoresistências e termopares e entradas analógicas. O software de gestão permite a configuração do instrumento diretamente a partir da placa de controlo; o controlo é feito por PID/ON-OFF juntamente com as funções "soft-start" e "self-tuning" para aquisição automática dos parâmetros de controlo. O instrumento pode ser encomendado com as seguintes opções: Saídas série bidireccionais com opto-isolamento (RS485 half duplex: protocolos ASCII e MODBUS) Saída de tensão e/ou corrente para controlo motorizado da válvula ou saída de leitura Seleção remota do segundo ponto de regulação. Características Estabilidade térmica: 50ppm/°C Precisão melhor que: 0,5% Entradas: TC: J, K,S; RTD PT100; 0÷20mA; 4÷20mA; 0÷10V Controlos: PID, ON-OFF Compensação da junção fria: automática Características das saídas analógicas: Saídas: 4÷20mA - 0÷20mA - 0÷10V Carga máxima para saída de corrente: 300Ω Carga mínima para saída de tensão: 1KΩ Resolução: 12 bit Carga de entrada 4÷20mA: 5Ω Entrada de carga 0÷10V: 1MΩ Saída de relé para alarmes: 5A / 250Vac Saída de relé para controlo principal: 5A / 250 Vac Alimentação eléctrica: 20÷30Vac/Vdc , 90÷260Vac/Vdc Absorção de potência: 5 W Temperatura máxima de trabalho: 50 °C Altura dos dígitos: 8 mm leitura (vermelho) - 8mm set point (verde) Dimensões: 48x48 (96 mm de profundidade) Placa de montagem: 45,5 mm (h) x 45,5 mm (l) Peso: 150 gr.
