Grade de piso metálica

soldada

Informações sobre o produto

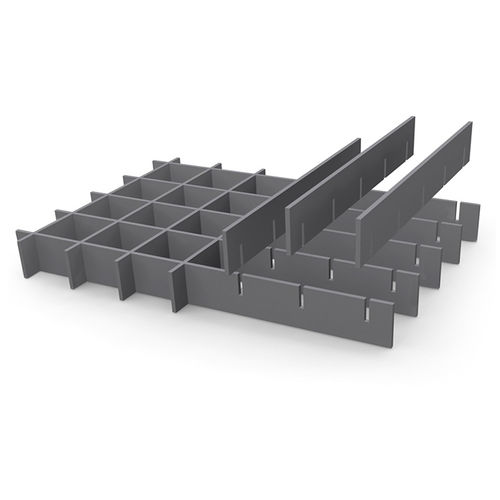

A grade maciça recebe este nome porque as barras portantes e as barras secundárias têm a mesma secção e, consequentemente, a mesma altura. Uma barra portante apoia-se em ambas as extremidades e a sua face inferior não é ranhurada. Em comparação com a grade prensada normal, a grade maciça proporciona maior ocultação visual e um aspeto mais cuidado.

Dados técnicos
Divisões de malha comuns para barras portantes de 2 a 3 mm
Barra portante | Barra secundária (colunas)
22,2 | 16,65 | 22,2 | - | 44,4 | 66,6
33,3 | 16,65 | 22,2 | 33,3 | - | 66,6
44,4 | 16,65 | 22,2 | - | 44,4 | -
66,6 | 16,65 | 22,2 | 33,3 | - | 66,6

Divisões de malha comuns para barras portantes de 5 mm
Barra portante | Barra secundária (colunas)
33,3 | 16,65 | 33,3 | 66,6 | 99,9
66,6 | 16,65 | 33,3 | 66,6 | -
99,9 | 16,65 | 33,3 | - | 99,9

Perfis padrão das barras portantes
Barra portante 2 mm | Barra portante 3 mm | Barra portante 5 mm
25/2 | 25/3 | -
30/2 | 30/3 | 30/5
35/2 | 35/3 | 35/5
40/2 | 40/3 | 40/5
45/2 | 45/3 | 45/5
50/2 | 50/3 | 50/5
- | 60/3 | 60/5
- | 70/3 | 70/5
- | 80/3 | -
- | 90/3 | -
- | 100/3 | -

Acessórios / Fixações

• Placas perfuradas soldadas: Placa perfurada soldada conforme especificado pelo cliente; parafusos fornecidos pelo cliente; execução e posição definidas segundo a solicitação e possibilidades de fixação no local.
• Fixação por pino de assentamento: Pino de assentamento com flange de retenção; disponível em versões para ambientes altamente corrosivos (ex.: X-BT) e em versão pré-montada X-GR RU.
• Grampo Hilti: Parte superior em sela e parte inferior ligadas entre si; elevada resistência a vibrações, montagem possível por uma só pessoa.
• Grampo B: Parte superior em sela, parte inferior do grampo, parafuso sextavado M8x60 e porca quadrada M8.
• Grampo de segurança A: Parte superior de segurança, parte inferior, parafuso sextavado e porca quadrada.
• Grampo de segurança D: Parte superior de segurança, parte inferior, parafuso sextavado e porca quadrada.

Referências / Aplicações (exemplos)

• Centros logísticos e armazéns
• Museus e edifícios públicos
• Pavilhões desportivos e escolas
• Projetos arquitetónicos e instalações industriais

Especificações técnicas

• Barras portantes e secundárias com mesma secção e mesma altura.
• Barra portante: apoia-se nas duas extremidades; face inferior sem ranhuras.
• Maior ocultação visual versus grades prensadas.
• Divisões de malha e combinações padrão conforme tabelas acima (barras portantes 2–3 mm e 5 mm).
• Perfis disponíveis: 25/2, 25/3, 30/2, 30/3, 30/5, 35/2, 35/3, 35/5, 40/2, 40/3, 40/5, 45/2, 45/3, 45/5, 50/2, 50/3, 50/5, 60/3, 60/5, 70/3, 70/5, 80/3, 90/3, 100/3.
