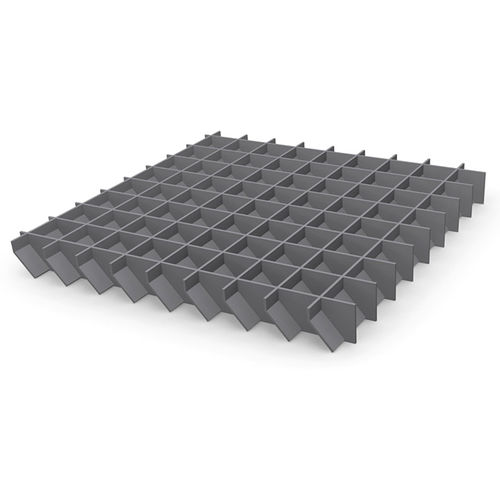

Grade de piso em alumínio

em açoem aço inoxidávelprensada

Informações sobre o produto
Esta versão especial da grade tipo persiana VP combina as vantagens estruturais das grades prensadas e das grades maciças com o aspeto de lâminas inclinadas. O ângulo das barras secundárias pode ser escolhido livremente. A profundidade de corte das barras portantes é de apenas 10 mm, o que beneficia a capacidade de carga. Materiais disponíveis: aço, alumínio, aço inoxidável. É possível efetuar entalhes nas barras portantes para maior segurança antideslizante. Comprimento máximo das barras secundárias produzíveis: 1.250 mm. Aplicações recomendadas: revestimento de fachadas, passadiços e passarelas.

Dados técnicos — Divisões da malha mais comuns
Barra portante | Barras secundárias
22,2 | 22,2; 33,3; 44,4; 66,6
33,3 | 22,2; 33,3; 44,4; 66,6
44,4 | 22,2; 33,3; 44,4; 66,6
66,6 | 22,2; 33,3; 44,4; 66,6
99,9 | 22,2; 33,3; 44,4; 66,6

Perfis standard das barras portantes
Barra portante 2 mm | Barra portante 3 mm
25/2 | 25/3
30/2 | 30/3
35/2 | 35/3
40/2 | 40/3
45/2 | 45/3
50/2 | 50/3

Fixações / Acessórios

• Placas perfuradas soldadas: Constituídas por placa perfurada soldada conforme especificação do cliente; os parafusos são fornecidos pelo cliente.
• Grampo B: Composto por parte superior do grampo, parte inferior, parafusos sextavados M8x60 e porca quadrada M8.

Aplicações / Especificações técnicas

• Materiais: aço, alumínio, aço inoxidável
• Profundidade de corte das barras portantes: 10 mm
• Comprimento máximo das barras secundárias produzíveis: 1.250 mm
• Ângulo das barras secundárias: escolha livre
• Opção de entalhe nas barras portantes para maior segurança antideslizante
• Aplicações recomendadas: revestimento de fachadas, passadiços, passarelas
