Grade de piso metálica

Informações sobre o produto
Quando se pretende reduzir a transparência, as grades tipo persiana fornecem proteção visual controlada mantendo capacidade portante e aplicações arquitetónicas. Aplicações típicas: revestimentos de pisos em pontes e passadiços, proteção solar, grelhas de ventilação, fachadas e tetos suspensos.

Materiais e aplicações

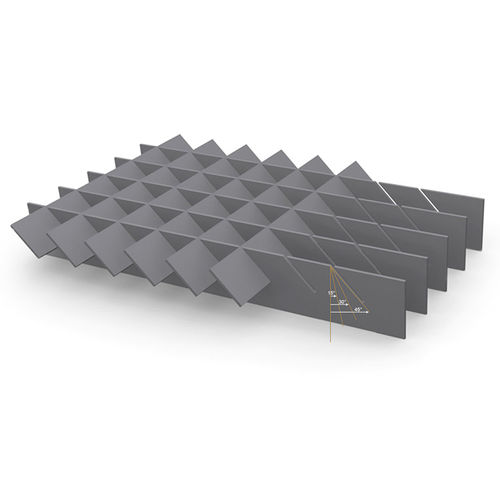

A MEISER fornece as grades tipo persiana em aço, alumínio e aço inoxidável. As barras secundárias são montadas a pressão com ângulos de 15°, 30° ou 45° para obter distintos graus de transparência. Comprimento máximo das barras secundárias: 1.500 mm.

Dados técnicos
Divisões de malha comuns (exemplos)
Barra portante | Barras secundárias
33,3 | 22,2 | 33,3 | 66,6
66,6 | 22,2 | 33,3 | 66,6
99,9 | 22,2 | 33,3 | 66,6

Perfis standard de barra portante (exemplos)
Barra portante 2 mm | Barra portante 3 mm
30/2 | 30/3
35/2 | 35/3
40/2 | 40/3
45/2 | 45/3
50/2 | 50/3
- | 60/3
- | 70/3
- | 80/3
- | 90/3
- | 100/3

Fixações / Acessórios

• Placa perfurada soldada: placa perfurada soldada conforme especificado; parafusos fornecidos pelo cliente.
• Grampo B: parte superior da abraçadeira, parte inferior do grampo, parafusos M8x60 e porca quadrada M8.

Referências / Aplicações

• Parque de bicicletas, Erftstadt
• OneOnOne House, Luxemburgo
• Parque de estacionamento, Bielefeld
• Tecnologia biomédica, Universidade de Twente, Enschede
• Parque de estacionamento, Bietigheim‑Bissingen

Características / Especificações técnicas

• Materiais: aço, alumínio, aço inoxidável (MEISER)
• Inclinações das barras: 15°, 30°, 45°
• Comprimento máximo das barras secundárias: 1.500 mm
• Nota: 15° tecnicamente possível apenas com barra portante de 3 mm
• Divisões de malha e perfis standard: ver tabelas acima (exemplos)
