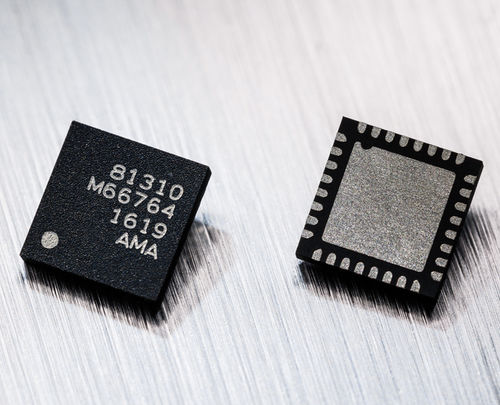

Controle de motor de passo MLX81310-MLX81315

DCBLDC

O MLX81310/15 faz parte da nossa família de CIs inteligentes de controlo de motores LIN. MLX81310: IC de controlo de motor LIN de 2ª geração < 0,4 A MLX81315: IC de controlo de motor LIN de 2ª geração < 0,8 A Principais características Controlador de motor de chip único com quatro meias-pontes (5 Ohm para MLX81310 ou 1 Ohm para MLX81315), MCU integrado e interface LIN Interface de comunicação Compatível com PWM e LIN 1, LIN 2, J2602 Descrição do produto O MLX81310/15 faz parte da nossa família de ICs de controlo de motores LIN inteligentes. O MLX81310/15 permite que as aplicações de posicionamento de pequenas dimensões controlem pequenos motores BLDC, de passo e DC com condução sem sensor ou com sensor de baixo ruído e uma interface LIN digital para comandos e feedback. A interface LIN é compatível com LIN 1, LIN 2, J2602 e pode ser configurada para comunicação PWM. Os endereços dos nós escravos podem ser detectados automaticamente utilizando o método de derivação do bus ou, em alternativa, utilizando a codificação de pinos. Aplicações típicas: Flaps HVAC Persianas activas da grelha Ventiladores de arrefecimento e nivelamento de faróis LED Controlo inteligente de válvulas Características e vantagens Controlador de motor de chip único com quatro meias-pontes (5 Ohm para MLX81310 ou 1 Ohm para MLX81315), MCU integrado e interface LIN Interface de comunicação Compatível com PWM e LIN 1, LIN 2, J2602 Compatível com a maioria das opções de configuração de endereços de nós, incluindo o endereçamento automático com o método de derivação de barramento e codificação de pinos Microstepping de baixo ruído com deteção de paragem do motor sem sensores Opções de diagnóstico alargadas (OV, UV, OT, OC, ...) Regulador de alimentação integrado: [4, 28]V com modo de suspensão Tecnologia CMOS de alta tensão 0,18u de última geração (versão Flash de 32kB para produção em volume e versão ROM para produção em volume muito elevado)
