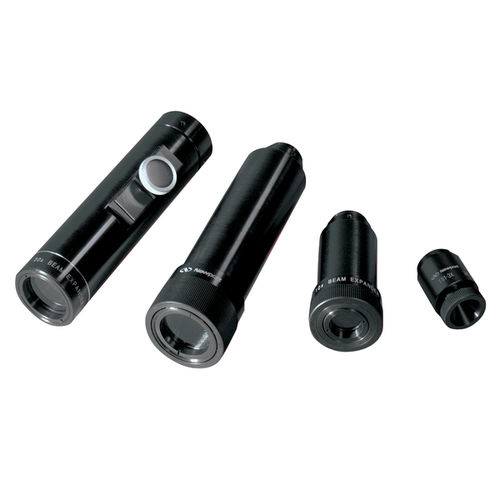

Expansor de feixe T81 series

a laser

Os nossos expansores de feixes laser proporcionam um meio de baixo custo para focar e moldar feixes laser com um elevado grau de precisão. -Rácios de expansão de 3x a 30x -Conceção ótica galileana -Distorção da frente de onda inferior a λ/4 -Transmissão superior a 95% -Ideal para utilização com lasers HeNe -Expansão do feixe a um preço económico Desenho ótico Tropel Estes expansores de feixe Galileu incorporam os conceituados designs ópticos Tropel com melhor ajuste e montagem. São ideais para aplicações em que é necessário formar um pequeno ponto a uma certa distância do laser, ou em que a gama de colimação deve ser alargada para iluminação, ou para alinhamento de objectos distantes. A distorção da frente de onda inferior a λ/4 garante um tamanho mínimo do ponto focado, mesmo a longas distâncias. As lentes são revestidas com antirreflexo com fluoreto de magnésio optimizado para 632,8 nm, produzindo uma transmissão superior a 95%. Desempenho do expansor de feixe laser A relação entre a ampliação M, o tamanho do ponto S, o alcance R e a profundidade de campo Z apresentada abaixo, assume um laser HeNe de modo TEM00 com um feixe de 0,8 mm de diâmetro a um nível de intensidade de 1/e2. Os valores no gráfico baseiam-se na relação S = KR/M. Para S expresso em milímetros e R em metros, K = 1,1 para o nosso T81-3X. T81-10X e T81-20X e K = 1,2 para o nosso T81-30X. A profundidade de campo Z é definida como a distância na qual o diâmetro do feixe não excede 1,4 vezes o valor na cintura do feixe S. Os valores para Z são calculados a partir da fórmula Z=2,5S2, em que S é expresso em milímetros e Z em metros.
