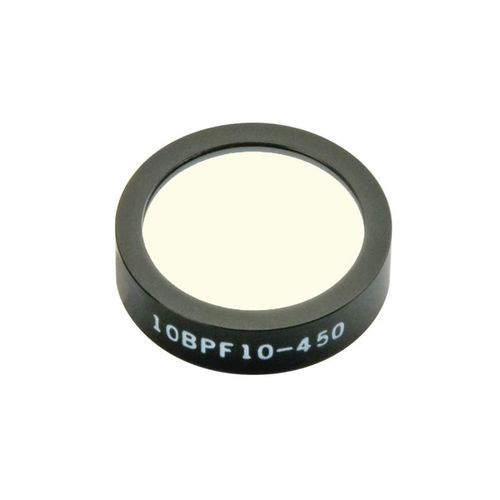

Filtro óptico passa-banda 10BPF10 series

de luz visívelultravioletade infravermelho próximo

Os nossos filtros passa-banda passam uma banda espetral estreita de radiação UV, visível ou NIR e rejeitam comprimentos de onda fora da banda, desde os raios X até ao IR distante. As aplicações incluem radiometria espetral, diagnóstico médico, análise química, colorimetria, astronomia ou qualquer outra aplicação em que seja necessário o isolamento espetral. -Bloqueio fora de banda inferior a 0,01% (10-4) -Comprimentos de onda centrais disponíveis de 310 nm a 900 nm -Excelente estabilidade térmica -Tamanhos de 25,4 mm de diâmetro e 50,8 mm quadrados -Vida útil superior em condições ambientais adversas Construção laminada e com ranhuras A construção de revestimento macio laminado e riscado é uma construção comummente utilizada para filtros passa-banda e filtros de borda. Os componentes do filtro ótico são revestidos em placas de substrato separadas. Estas placas são então marcadas para remover a película simetricamente em torno das áreas de película ativa especificadas necessárias dos filtros ópticos a serem produzidos a partir da placa. As placas são posteriormente laminadas com um epóxi resistente à humidade. É formada uma vedação de vidro-epóxi-vidro nas áreas traçadas, formando a melhor barreira possível à penetração de humidade. Os filtros são cortados através da área riscada até ao seu tamanho final utilizando ferramentas de corte diamantadas. Podem ser aplicadas barreiras adicionais contra a humidade aos filtros cortados, se necessário, para obter uma vida útil prolongada. Curvas de transmissão de filtros passa-banda Um filtro passa-banda é definido pela região da banda passante. Os dois comprimentos de onda na banda passante onde a transmitância é igual a 50% da transmitância de pico são chamados de comprimentos de onda de meia potência. A largura de banda é a diferença entre os comprimentos de onda de meia potência, que é designada por largura total a meio máximo (FWHM).
