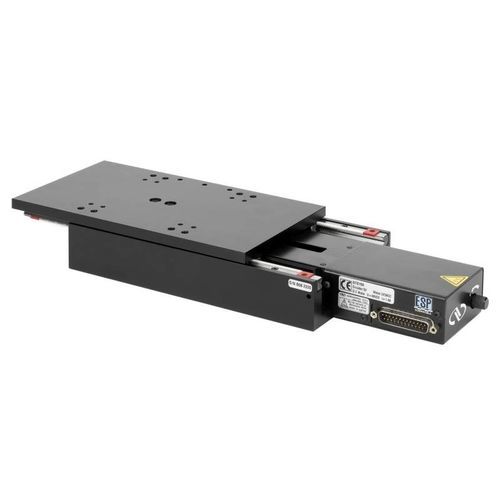

Mesa de coordenadas linear GTS series

com motor linearde um eixode rolos cruzados

Os estágios de translação linear com motor CC de binário elevado GTS combinam a linearidade e a planura dos estágios com rolamentos de rolos cruzados com a precisão e a repetibilidade melhoradas dos estágios de gama alta. Podem fornecer soluções de elevado desempenho para aplicações como o varrimento de superfícies, teste e calibração, alinhamento e fixação de componentes ópticos e linhas de atraso ópticas. Rolamentos de rolos cruzados anti-creep para uma retidão e planicidade excepcionais O codificador integrado assegura um movimento altamente repetível e exato O acionamento por fuso de esferas de baixa fricção minimiza os efeitos de aderência e deslizamento Resistência e estabilidade a longo prazo Plug and Play - compatível com ESP Caraterísticas Feedback de precisão do codificador Utilizando uma escala ótica com uma resolução excecional de 50 nm que é montada no centro da plataforma, os erros induzidos pela unidade de tração são atenuados. O design da cabeça de leitura fixa reduz o incómodo dos cabos móveis internos. Resistência e estabilidade a longo prazo Os estágios GTS são maquinados em alumínio 7075 com alívio de tensões para uma resistência e estabilidade a longo prazo. Todas as superfícies críticas das plataformas são submetidas a múltiplos processos de maquinação e retificação de precisão sob um rigoroso controlo de temperatura e qualidade. O design avançado do corpo assimétrico com pré-carga flexível definida fornece resultados consistentes em temperaturas variáveis e é mais insensível a superfícies de montagem não ideais. O carro em forma de T extra fino e compatível foi optimizado para diferentes condições de carga, incluindo configurações XY e para fornecer uma elevada capacidade de carga vertical. Rolamentos de rolos cruzados anti-crise Para garantir o controlo mais preciso da trajetória, as plataformas GTS incluem pares de rolamentos de rolos cruzados anti-creep, os melhores da sua classe.
