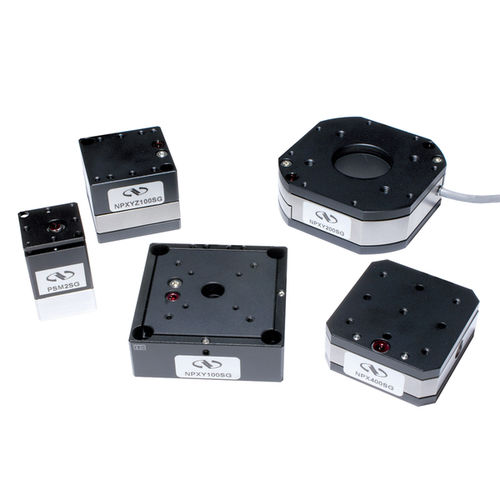

Nanoposicionador linear NPX series

piezoelétricode 3 eixoscompacto

Os estágios lineares NPX Piezo Stack proporcionam um movimento de longo curso e resolução sub-nanométrica em um, dois ou três eixos, tudo num conjunto compacto. Apresentam uma resposta rápida e um desempenho de assentamento rápido, o que permite a sua utilização em processos dinâmicos, como a compensação de erros de alta frequência, o seguimento, o passo rápido ou o varrimento contínuo. -Resolução de posicionamento piezoelétrico sub-nanométrico -Movimento em X, XY ou XYZ -Gama de deslocamento piezoelétrico até 400 µm -Extensómetro integrado opcional para funcionamento em circuito fechado -Alta frequência de ressonância para aplicações de elevada dinâmica -Disponível em versões de vácuo Caraterísticas Resolução de posicionamento sub-nanométrica Com uma resolução de posicionamento tão baixa quanto 0,2 nm, o estágio linear NPX Piezo Stack faz ajustes ultrafinos com resolução limitada apenas pelo ruído da eletrónica de controlo. Grande intervalo de deslocamento piezoelétrico Os estágios lineares NPX Piezo Stack apresentam pilhas de transdutores piezoeléctricos de baixa tensão, multicamadas e altamente fiáveis para operações de ciclo de trabalho elevado. Um sofisticado sistema de guia de flexão de estado sólido em paralelogramo, optimizado por FEA, assegura um movimento paralelo perfeito e um alcance de deslocação até 400 µm. Devido ao princípio de guia sem fricção, os estágios lineares NPX Piezo Stack não necessitam de manutenção e não estão sujeitos a desgaste. Além disso, a sensibilidade do movimento de saída não é afetada pela fricção mecânica. Extensómetro integrado opcional para funcionamento em circuito fechado Os sistemas de circuito fechado (modelos -SG) incluem sensores de posição de alta resolução com extensómetro para um movimento altamente preciso e repetível que também compensa a fluência do atuador. A montagem é efectuada como uma ponte de Wheatstone completa e é insensível à temperatura.
