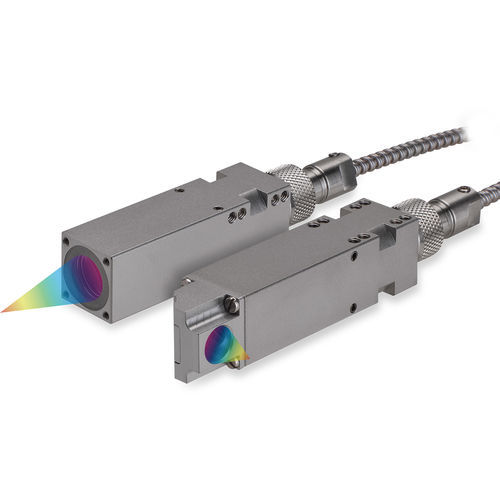

Sensor confocal de codificação cromática confocalDT IFS2407-xHT/VAC

para medição de espessurapara medição de distânciasem contato

Visão geral
A série confocalDT IFS2407 inclui sensores confocais cromáticos para altas temperaturas, projetados para medições sem contato em ambientes exigentes. As versões HT/VAC operam de forma fiável até 200 °C, combinando design compacto com baixo desgasamento para compatibilidade com UHV. Estão disponíveis diferentes faixas de medição e variantes com trajetória de feixe a 90° para instalação em espaços restritos.

Principais características

• Funcionamento fiável até 200 °C
• Baixo desgasamento: apto para aplicações em UHV e salas limpas
• Design confocal cromático compacto para espaços de montagem reduzidos
• Disponível em várias faixas de medição e variantes, incluindo trajetória de feixe de 90°
• Carcaça em aço inoxidável (material 1.4404)

Modelos e especificações principais

• confocalDT IFS2407-0,8HT/VAC
  • Faixa de medição (mm): 0,8
  • Linearidade: máx. < ±0,18 µm
  • Resolução: máx. < 6 nm
  • Baixo desgasamento: apto para UHV e salas limpas
  • Medição fiável até 200 °C
  • Carcaça inox 1.4404
• confocalDT IFS2407-2HT/VAC
  • Faixa de medição (mm): 2
  • Linearidade: máx. < ±0,44 µm
  • Resolução: máx. < 10 nm
  • Baixo desgasamento: apto para UHV e salas limpas
  • Medição fiável até 200 °C
  • Carcaça inox 1.4404
  • Modelos disponíveis com trajetória de feixe a 90°
• confocalDT IFS2407-4HT/VAC
  • Faixa de medição (mm): 4
  • Linearidade: máx. < ±0,8 µm
  • Resolução: máx. < 24 nm
  • Baixo desgasamento: apto para UHV e salas limpas
  • Medição fiável até 200 °C
  • Carcaça inox 1.4404
  • Modelos disponíveis com trajetória de feixe a 90°

Aplicações

• Construção de máquinas de precisão
• Indústria de semicondutores
• Aplicações em UHV e ambientes de sala limpa

Características / especificações técnicas

• Família de produtos: confocalDT IFS2407
• Faixas de medição disponíveis: 0,8 mm; 2 mm; 4 mm
• Linearidade máxima (dependendo do modelo): < ±0,18 µm (0,8 mm) — < ±0,44 µm (2 mm) — < ±0,8 µm (4 mm)
• Resolução máxima (dependendo do modelo): < 6 nm (0,8 mm) — < 10 nm (2 mm) — < 24 nm (4 mm)
• Temperatura de operação: até 200 °C
• Compatibilidade com vácuo / baixo desgasamento: apto para UHV
• Material da carcaça: aço inoxidável 1.4404
• Variantes: versões diretas e com trajetória de feixe de 90° disponíveis
