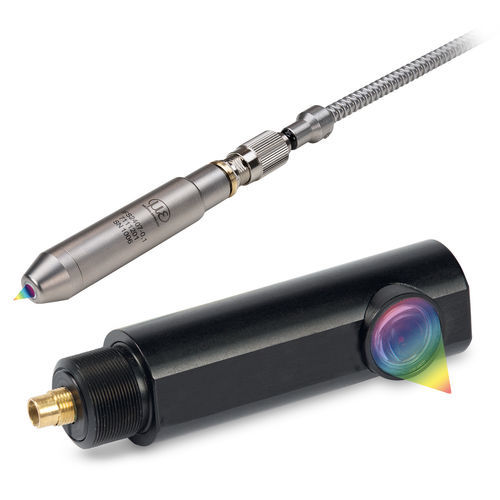

Sensor confocal de codificação cromática confocalDT IFS2407para medição de espessurapara medição de distânciasem contato
Guardar nos favoritos
Comparar
Características
- Tipo
- de codificação cromática
- Aplicações
- para medição de distância, para medição de espessura
- Outras características
- sem contato
- Distância de medição
MÍN: 0,1 mm
(0 in)MÁX: 6 mm
(0,24 in)
Descrição
Visão geral do produto
- Os sensores confocaisDT IFS2407 foram concebidos para medições de alta precisão de distâncias, rugosidade e espessura.
- Sensores confocais cromáticos com elevada abertura numérica, um pequeno diâmetro do ponto de luz e tolerância para grandes ângulos de medição, permitindo medições de rugosidade.
- Os sensores proporcionam uma precisão nanométrica e estão disponíveis em múltiplas variantes para diferentes gamas de medição e aplicações.
- Opções de alta abertura numérica (NA), incluindo variantes com uso intensivo de luz (NA > 0,7)
- Tamanhos de ponto de medição muito pequenos (até ~3 µm e 5,5 µm, dependendo do modelo)
- Grandes ângulos de medição permitidos para medições em superfícies curvas ou estruturadas
- Resolução de classe nanométrica e alta linearidade
- Variantes adequadas para operação em vácuo e alta temperatura
- Medição fiável a temperaturas ambiente até 200 °C
- Gamas de medição (mm): 0.8 | 2 | 4
- Faixa de temperatura: máx. 200 °C
- Linearidade: máx. < ±0,18 µm
- Resolução: máx. < 6 nm
- Caixa em aço inoxidável (1.4404)
- Adequável a vácuo até UHV
- Disponível em variantes de 90°
- Faixa de medição (mm): 0.1
- Linearidade: max. 0.05 µm
- Resolução: máx. 3 nm
- Ideal para medições de distância e rugosidade
- Variante de sensor leve para processos de alta velocidade disponível (NA 0,7)
- Pequeno tamanho do ponto de medição: 3 µm
- Alta sensibilidade e grande ângulo de medição
- Medição de espessura de objectos transparentes a partir de 5 µm
- Faixa de medição (mm): 0.8
- Linearidade: máx. 0.2 µm
- Resolução: máx. 24 nm
- Ponto de luz pequeno
- Design do sensor que poupa espaço
- Medições de distância precisas mesmo em superfícies curvas
- Ideal para medições de espessura de camadas finas
- Faixa de medição (mm): 1.5
- Ponto de medição extremamente pequeno de 5,5 µm
- Ângulo de medição > ±43°
- Modelo de luz intensiva (NA > 0,7)
- Medição de alta precisão em superfícies curvas e espelhadas
- Medição estável em superfícies estruturadas
- Faixa de medição (mm): 3
- Linearidade: max. 0.5 µm
- Resolução: máx. 13 nm
- Grande distância de offset aprox. 28 mm
- Ângulo máximo de medição ±30°
- Ideal para medições em superfícies curvas e reflectoras
- Faixa de medição (mm): 6
- Linearidade: max. 1 µm
- Resolução: máx. 15 nm
- Grande distância de offset aprox. 32 mm
- Ideal para medições rápidas e de alta precisão em superfícies difíceis
- Alta intensidade de luz mesmo em superfícies escuras / pouco reflectoras
- Faixa de medição (mm): 0.3
- Linearidade: max. 0.15 µm
- Resolução: máx. 6 nm
- Ideal para medições de deslocamento e rugosidade
- Ponto de medição pequeno 6 µm
- Alta sensibilidade e grande ângulo de medição
- Caminho de feixe de 90°, ideal para montagem em espaços de instalação confinados
- Série / modelo: IFS2407
- Faixas de medição disponíveis: 0.1 mm, 0,3 mm, 0,8 mm, 1,5 mm, 3 mm, 6 mm (e variantes HT com 0,8 | 2 | 4 mm)
- Linearidade (dependendo do modelo): até 0,05 µm; exemplos: 0.05 µm (0,1 mm), 0,15 µm (0,3 mm), 0,2 µm (0,8 mm), 0,5 µm (3 mm), 1 µm (6 mm)
- Resolução (consoante o modelo): até 3 nm; exemplos: 3 nm (0,1 mm), 6 nm (0,3 mm), 13 nm (3 mm), 15 nm (6 mm), 24 nm (0,8 mm)
- Tamanhos dos pontos de medição: de aprox. 3 µm até ~6 µm ou 5,5 µm (dependente do modelo)
- Ângulos de medição: até > ±43° para alguns modelos; ângulos máximos típicos anotados (e.g. ±30° para o modelo de 3 mm)
- Distâncias de offset (exemplos): aprox. 28 mm (3 mm), aprox. 32 mm (6 mm)
- Variantes de alta abertura numérica / intensivas em luz disponíveis (NA até > 0.7)
- Variante de alta temperatura (IFS2407-xHT): medição em ambiente até 200 °C; caixa em aço inoxidável 1.4404; com capacidade de vácuo até UHV
- Capacidade de medição de espessura: objectos transparentes a partir de 5 µm (variante de 0,1 mm)
- Aplicações típicas: medição de distâncias, rugosidade e espessura em superfícies curvas, estruturadas, reflectoras ou pouco reflectoras
---
