Sensor de deslocamento linear confocalDT IFC2411/IFC2412
sem contato mecânicoconfocal cromáticoEtherCAT

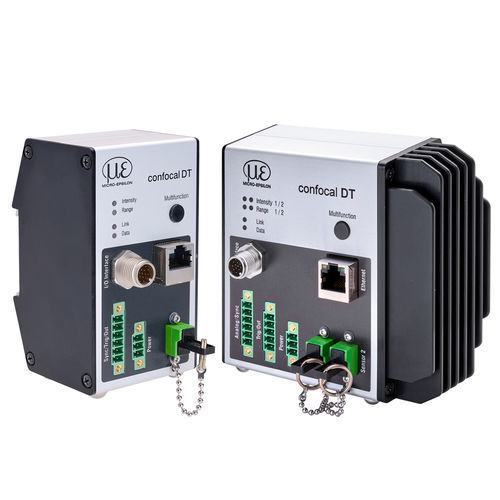

Sensor de deslocamento linear - confocalDT IFC2411/IFC2412 - MICRO-EPSILON - sem contato mecânico / confocal cromático / EtherCAT
Sensor de deslocamento linear - confocalDT IFC2411/IFC2412 - MICRO-EPSILON - sem contato mecânico / confocal cromático / EtherCAT
Sensor de deslocamento linear - confocalDT IFC2411/IFC2412 - MICRO-EPSILON - sem contato mecânico / confocal cromático / EtherCAT - imagem - 2
Guardar nos favoritos
Comparar
Mais informações no site da MICRO-EPSILON

Características

Tipo
linear
Por contato / sem contato
sem contato mecânico
Tecnologia
confocal cromático
Sinal de saída
com saída analógica, 4-20mA, Ethernet, serial, ProfiNet, EtherCAT, 0–10 V
Objeto da medição
para metais, transparente, para superfícies refletoras, para objetos incandescentes, orgânico
Grau de proteção
IP40
Aplicações
industrial, para aplicações OEM, para automação de processo, para ambientes exíguos
Outras características
compacto, robusto, de alta precisão, de alta definição, retangular, multicanais, monocanal
Faixa de medição

MÁX: 30 mm
(1,18 in)

MÍN: 0,1 mm
(0 in)

Linearidade

0,02 %

Frequência de medição

MÁX: 8.000 Hz

MÍN: 100 Hz

Tensão de alimentação

24 V

Temperatura ambiente

MÁX: 50 °C
(122 °F)

MÍN: 5 °C
(41 °F)

Descrição

Visão geral
Os controladores cromáticos confocais compactos confocalDT IFC2411 / IFC2412 oferecem medições precisas de distância e espessura. Fornecem resultados exatos em alta velocidade, ocupam pouco espaço e podem ser instalados mesmo nos quadros de comando mais compactos. A ligação flexível a todos os sensores confocalDT da Micro-Epsilon permite medições em quase todas as superfícies. O sistema é indicado para aplicações industriais em série e OEM, pela sua performance, opção de duplo canal e relação custo‑benefício.

Principais características
  • Medições de alta precisão com resolução de 1 nm (IFC2411)
  • Taxa de medição ajustável até 8 kHz para medições dinâmicas
  • Design de controlador confocal extremamente compacto
  • Carcaça em alumínio, grau de proteção IP40
  • Várias interfaces para fácil integração: Ethernet, RS422, EtherCAT (IFC2411 também oferece PROFINET e EtherNet/IP)
  • Saídas analógicas (corrente e tensão)
  • Entrada de encoder para sincronização
  • Compatível com todos os sensores confocalDT (alcances de medição de 0,1 mm a 30 mm)
  • Ideal para aplicações em série e OEM
  • Canais de medição: 1 para IFC2411, 2 para IFC2412


IFC2412 (detalhes versão dupla)
A IFC2412 é a versão de duplo canal do IFC2411. Fornece dois canais independentes com taxa de medição ajustável até 8 kHz e resolução submicrométrica (até 2 nm). Permite medições de espessura em ambos os lados com um único controlador compacto, direcionada a indústrias como semicondutores, produção de baterias e construção mecânica.

Operação e software
A configuração do controlador e dos sensores é realizada através de uma interface web fácil de usar, acessível por Ethernet. Não é necessário software adicional para a configuração. A interface web oferece opções de ajuste e configuração e inclui uma base de dados de materiais expansível para medições de espessura.

Aplicações
  • Medição de distância e espessura com resolução nanométrica / submicrométrica
  • Aplicações industriais em série
  • Integração OEM e quadros de comando compactos
  • Indústrias: semicondutores, produção de baterias, construção mecânica


Características / especificações técnicas
  • Família de modelos: confocalDT IFC2411 (canal único) e IFC2412 (duplo canal)
  • Resolução: 1 nm (IFC2411); resolução submicrométrica até 2 nm (IFC2412)
  • Taxa máxima de medição ajustável: até 8 kHz
  • Canais de medição: 1 (IFC2411), 2 (IFC2412)
  • Compatibilidade de sensores: todos os sensores confocalDT (alcances 0,1 mm a 30 mm)
  • Interfaces: Ethernet, RS422, EtherCAT; IFC2411 adicionalmente: PROFINET e EtherNet/IP
  • Saídas analógicas: corrente e tensão
  • Entrada de encoder: sim
  • Carcaça: alumínio, IP40
  • Montagem: compatível com trilho DIN (design compacto para fácil integração)
  • Peso (exemplos): aprox. 335 g para versão 1 canal, aprox. 670 g para versão 2 canais
  • Tarefas típicas de medição: distância, medição de espessura uni- e bidirecional
