Sensor de deslocamento linear capaNCDT 61x4

sem contatocapacitivoanalógico

Visão geral

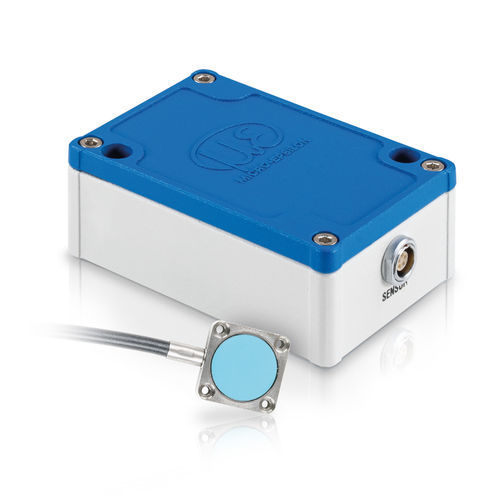

O capaNCDT 61x4 é um sistema capacitivo ativo para medições de deslocamento, distância e posição. É composto por um sensor com pré-amplificador integrado, um cabo de sensor resistente e um controlador compacto. O sistema é calibrado em fábrica para o comprimento de cabo requerido e pronto para uso imediato sem calibração no local. Estão disponíveis comprimentos de cabo de até 15 m, tornando-o adequado para trajetos longos de transmissão de sinal em ambientes automatizados.

Variantes / Controladores

• capaNCDT 6114: sistema capacitivo ativo com saída analógica 0...10 V (protegida contra curto-circuito). Opções: ±5 V, 10...0 V. Projetado para transmissão de sinal em longas distâncias com cabo até 15 m.
• capaNCDT 6124: sistema capacitivo ativo com interface RS485 além da saída analógica; indicado para aplicações que exigem comunicação digital robusta em longas extensões de cabo.

Sensor
O sensor plano ativo possui carcaça em aço inoxidável e elemento sensor em cerâmica. O cabo integrado reduz o espaço de instalação e aumenta a estabilidade mecânica. Cabeamento flexível e resistente facilita a integração em aplicações móveis, como robôs e correntes porta-cabos.

Aplicações

• Medições montadas em robôs (tarefas em movimento, cabos em movimento)
• Medições com guia por correntes porta-cabos
• Automação industrial
• Construção de máquinas
• Fabricação de semicondutores

Características / especificações técnicas

• Faixa de medição: 2 mm
• Linearidade: máx. 2 µm
• Resolução: máx. 0,3 µm
• Saídas: analógica (0...10 V; opções ±5 V, 10...0 V) ou RS485 (dependendo da variante)
• Comprimento máximo do cabo do sensor: até 15 m (calibrado em fábrica)
• Cabo de sensor resistente, adequado para correntes porta-cabos e robôs
• Pré-amplificador integrado para melhor qualidade de sinal
• Pronto para uso sem calibração no local
