Medidor de espessura para metais capaNCDT DTV

para materiais de espessura finaportátilsem contato

Visão geral
O sistema capaNCDT DTV realiza medição sem contato da variação de espessura do disco (DTV) através de sensores capacitivos de deslocamento. Suporta detecção sincronizada em múltiplas trilhas em discos rotativos e está disponível como solução de bancada/veículo ou em estojo DTV portátil para verificações de qualidade móveis e inspeções de garantia.

Aplicações principais

• Controle de qualidade em bancadas de ensaio
• Testes em veículo e P&D
• Inspeções em oficinas e verificações de garantia
• Ensaios de desenvolvimento e durabilidade de sistemas de travagem

Conceito do sensor (CSH1,4FL)

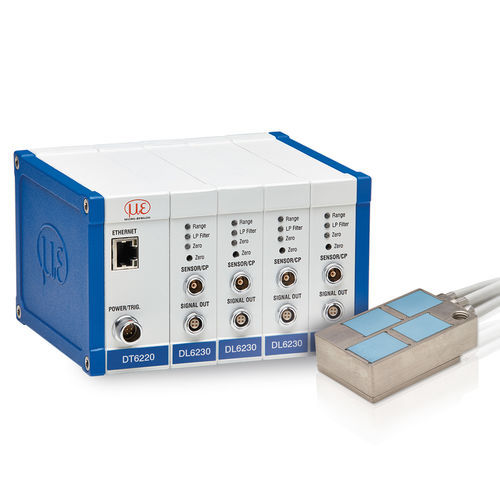

O sensor multicanal CSH1,4FL integra quatro canais capacitivos numa carcaça compacta para medir quatro trilhas de forma síncrona. Sensores podem ser dispostos em configuração espelhada em lados opostos do disco para obter valores de espessura precisos. Um substrato cerâmico protege os elementos sensíveis contra cargas mecânicas e térmicas, assegurando estabilidade térmica.

Controlador e interfaces
Os canais do sensor são processados de forma síncrona com controladores como o DT6220 (ou um controlador de 2 canais para o estojo portátil). As saídas de dados incluem canais analógicos e interfaces digitais (Ethernet, EtherCAT). A configuração e operação estão disponíveis através de uma interface web integrada.

Estojo DTV portátil
O estojo portátil inclui um controlador de 2 canais com licença de software, dois sensores capacitivos com cabos e um kit de montagem, proporcionando um canal de medição completo para avaliação rápida de DTV em PC ou portátil no local.

Software e operação

• Pacote de software DTV completo com avaliação em tempo real
• Algoritmos para mascaramento de perfurações do disco e modos de avaliação sem codificador
• Interface web para configuração e monitorização simplificadas

Especificações técnicas

• Princípio de medição: medição capacitiva da espessura a partir de ambos os lados (princípio da diferença)
• Capacidade multi‑trilha: múltiplos pares de sensores ou sensores multicanal integrados (CSH1,4FL)
• Largura de banda dinâmica: até 20 kHz (valor de sistema); configuração exemplo CSH1 + DT6220 até 5 kHz (-3 dB)
• Interfaces: saídas analógicas, Ethernet, EtherCAT
• Casos de uso: bancada de ensaio, testes em veículo, oficina, medições móveis
• Kit portátil: controlador 2 canais, licença de software, sensores, cabos, kit de montagem
