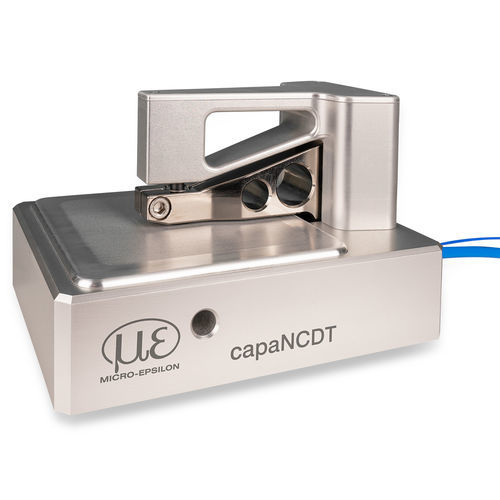

Medidor de espessura de filme plástico capaNCDT TFG6220

para materiais de espessura finade bancadacapacitivo

Visão geral
O sistema capacitivo TFG6220 mede com precisão a espessura de filmes condutores (ex.: filmes de bateria). Um dispositivo de vácuo retém e alisa a amostra para fornecer uma superfície de referência sem rugas. A unidade é pré‑montada para rápida implementação e foi concebida para inspeções de qualidade offline por amostragem aleatória.

Funcionalidades principais

• Alisamento a vácuo do filme para eliminar rugas e garantir posicionamento repetível
• Suporte de medição com dois sensores capacitivos e inserto de medição integrado para referência simples
• Aquisição e visualização de dados via sensorTOOL (interface web)

Aplicações
Inspeção offline e rápida da espessura de filmes condutores para controlo de qualidade e monitorização de processo, por exemplo filmes de baterias.

Especificações técnicas

• Resolução: 10 nm
• Repetibilidade: 1 µm
• Espessura de filme mensurável: < 1 mm
• Princípio de medição: compensação entre dois sensores capacitivos
• Manuseio de amostras: dispositivo de vácuo externo para alisamento e fixação
• Configuração: pré‑montado, pronto para operação
• Software: sensorTOOL para visualização e ajustes
