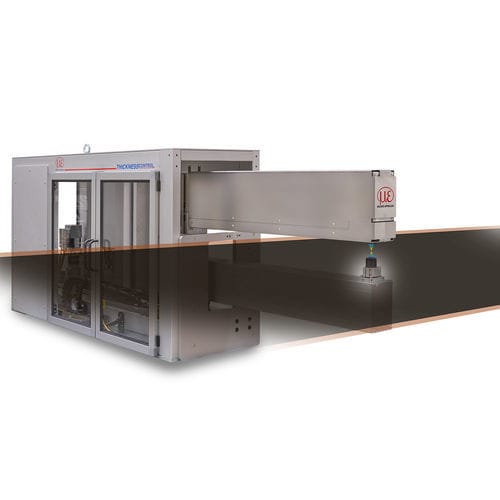

Medidor de espessura de filme plástico thicknessCONTROL BTG 8702 C.C

de película secade revestimentoestacionário

Visão geral
Micro-Epsilon oferece uma gama de sistemas de medição de espessura para linhas de revestimento, concebidos para diferentes requisitos e áreas de aplicação. Os quadros em C thicknessCONTROL são projetados para ambientes severos, como revestimento a seco. A estrutura robusta e a compensação de temperatura integrada asseguram alta precisão de medição mesmo a temperaturas ambiente elevadas. Os sistemas estão disponíveis em designs específicos por aplicação para várias larguras de filme e até 8 faixas de medição.

Principais características

• Sistema de medição de espessura de alta precisão para filmes de ânodo e cátodo revestidos
• Tecnologia do sensor: sensores cromáticos confocais
• Ideal para medição e controlo de espessura em revestimento a seco
• Design robusto com compensação de temperatura integrada
• Intervalo de medição de espessura a partir de 10 µm
• Precisão do sistema desde ±0,3 µm
• Pacote de software para aquisição de dados, processamento de sinais e automação
• Configurável para 1 | 2 | 3 | 4 | 6 | 8 faixas

Aplicações / Modos de operação
Adequado para medições em faixa fixa (por ex. espessura da linha central ou da borda) e para medições por varredura do perfil de espessura em filmes de bateria revestidos. Os sistemas podem ser equipados com vários sensores para medir até 8 faixas de forma síncrona, permitindo controlo de processo em linha e monitorização SPC.

Software e componentes do sistema
Os sistemas thicknessCONTROL incluem uma unidade linear integrada com controlo de motor, uma caixa de terminais de bus compacta, uma unidade de calibração automática e um PC multi-touch com software pré-instalado. Os modos de medição suportados pelo software incluem medição de espessura em faixa fixa em qualquer posição, medição de perfil de espessura, medição de múltiplas tendências longitudinais, um pacote SPC e verificação automática da capacidade do sistema de medição.

Exemplo de sistema (BTG8702 2C.4K)
O thicknessCONTROL BTG8702 2C.4K é composto por dois quadros de medição robustos, cada um contendo sensores confocais. O sistema monitoriza até 8 faixas de filme revestido com largura total de até 1,6 m. O design robusto garante medições de alta precisão e estabilidade a longo prazo em processos de revestimento a seco. Para calibração totalmente automática, os quadros de medição regressam à sua estação de estacionamento.

Características / Especificações técnicas

• Tipo de sensor: sensores cromáticos confocais
• Intervalo de medição de espessura: a partir de 10 µm
• Precisão do sistema: a partir de ±0,3 µm
• Número de faixas configuráveis: 1, 2, 3, 4, 6, 8
• Largura máxima monitorizada (ex. BTG8702 2C.4K): até 1,6 m (8 faixas)
• Design: quadros em C robustos com compensação de temperatura integrada para ambientes exigentes / revestimento a seco
• Hardware incluído: unidade linear integrada com controlo de motor, caixa de terminais de bus compacta, unidade de calibração automática
• Funcionalidades de software: medição em faixa fixa, medição de perfil de espessura, tendências longitudinais, pacote SPC, verificação automática da capacidade do sistema
