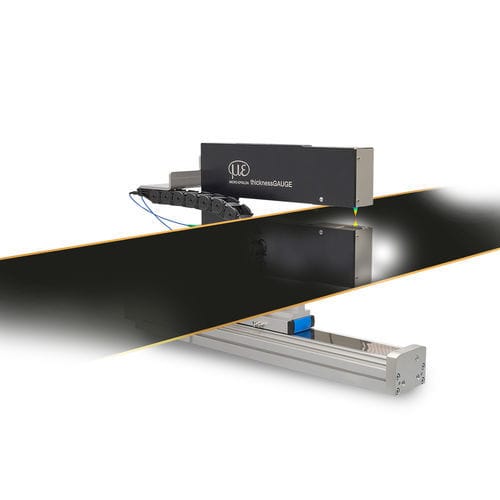

Medidor de espessura de filme plástico thicknessGAUGE C.C

de revestimentopara materiais de espessura finaestacionário

Apresentação
Para a medição em linha da espessura de materiais em tira são utilizados os sistemas de sensores thicknessGAUGE. Estão disponíveis vários modelos com diferentes tipos de sensores, faixas de medição e larguras de medição para determinar a espessura de filmes com diversas características de superfície. O sistema utiliza dois sensores de distância que detetam a espessura da tira com elevada precisão. Estes sensores estão precisamente alinhados e calibrados de fábrica. Através de um eixo linear, os sistemas de sensores thicknessGAUGE podem ser deslocados para medir a espessura em toda a largura da tira. O design extremamente compacto permite a integração em espaços de instalação reduzidos.

Utilização e variantes
O thicknessGAUGE pode ser utilizado para medições em faixa fixa, por ex. para a medição da linha central (espessura central) ou da espessura de borda. Alternativamente, o sistema de sensores pode ser usado para medições de espessura com travessia. Graças à sua versatilidade, o thicknessGAUGE é adequado tanto para filmes intermitentes como para filmes revestidos longitudinalmente.

Software e controlo
Estes sistemas compactos estão equipados com uma unidade linear integrada que inclui controlo do motor, uma caixa de terminais de bus compacta, um dispositivo de calibração automática e um PC multi-touch com software pré-instalado. O software suporta diferentes modos de medição, tais como medição de espessura em faixa fixa em posições arbitrárias, medição de perfil de espessura, medição de múltiplos perfis longitudinais, pacote MSP/SPC e monitorização automática da capacidade do sistema de medição.

Aplicações

• Medição em linha da espessura de filmes de eletrodos (revestidos e não revestidos)
• Medição em revestimentos transparentes e semitransparentes
• Medição em faixa fixa (linha central, bordas) e medição por travessia (através da largura)

Características / especificações técnicas

• Sensores utilizados: sensores confocais cromáticos / scanners de perfil a laser / sensores de distância a laser com pequena linha laser
• Adequado para medição de espessura de alta resolução em filmes de bateria revestidos e não revestidos
• Também adequado para revestimentos transparentes e semitransparentes
• Faixa de medição de espessura: 2 mm
• Precisão: a partir de ±0,4 µm
• Taxa de medição: até 5 kHz
• Calibração totalmente automática
• Design compacto, eixo linear para travessia
• Unidade linear integrada incluindo controlo do motor, caixa de terminais, dispositivo de calibração automática e PC multi-touch
• Modos de software: medição de espessura em faixa fixa, medição de perfil de espessura, múltiplos perfis longitudinais, pacote MSP/SPC, monitorização automática da capacidade
