Medidor de espessura de filme plástico thicknessGAUGE O.IMS

para materiais de espessura finaestacionáriosem contato

Visão geral

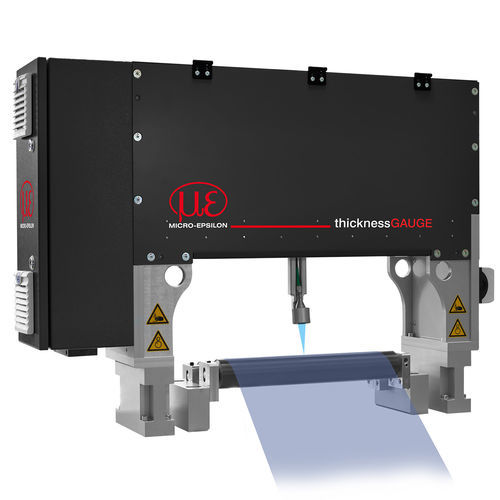

O thicknessGAUGE O.IMS é um sistema de sensores compacto para medição inline da espessura de revestimentos em filmes separadores e revestimentos de baterias. O sistema tem um quadro em O compacto e utiliza um interferómetro de luz branca que mede através do filme, permitindo medição sem contacto a partir de um único lado. Dois rolos de transporte estabilizam a tira para medições fiáveis.

Modos de medição e utilização
O sistema pode operar em modo de varrimento (traversing) ou em medição de pista fixa (por exemplo, medição da linha central ou da borda). É adequado para filmes intermitentes e filmes com revestimento longitudinal e pode medir em posições fixas ou fornecer perfis longitudinais de espessura.

Software e integração
A unidade compacta inclui uma unidade linear integrada com controlo do motor, uma caixa de terminais de bus compacta, um dispositivo de calibração automática e um PC multitouch com software pré‑instalado. O software incluído gere aquisição de dados, processamento de sinal e automação. Os modos suportados incluem medição de pista fixa, medição de perfil, múltiplas medidas de tendências longitudinais, pacotes SPC e monitorização automática da capacidade do sistema de medição.

Aplicações

• Medição de espessura de alta resolução em filmes de bateria e filmes separadores, revestidos e não revestidos
• Medição de pista fixa (ex. linha central) e medição por varrimento para perfis de espessura
• Adequado para filmes intermitentes e processos de revestimento longitudinais para controlo de qualidade em linha

Características / especificações técnicas

• Modelo: thicknessGAUGE O.IMS
• Sensor: interferómetro de luz branca (medição não contactada, por um lado)
• Solução completa e compacta para medição de espessura em linha
• Adequado para filmes de baterias e filmes separadores, revestidos e não revestidos
• Largura de material: até 1.250 mm
• Precisão do sistema: ±0,2 µm
• Modos de medição: varrimento (traversing) ou medição de pista fixa
• Dois rolos de transporte para estabilização da tira
• Calibração totalmente automática
• Software incluído para aquisição de dados, processamento de sinais e automação
