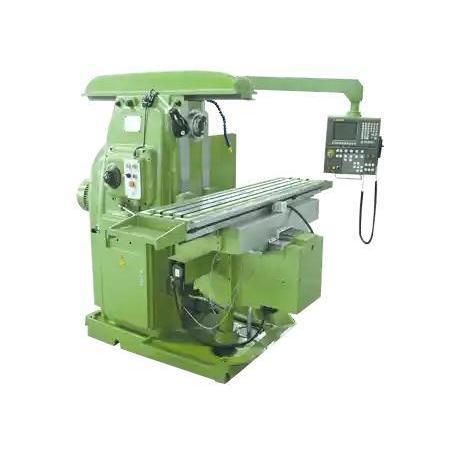

Fresadora CNC de 4 eixos XK6032

universalcom mesa giratóriacom mesa giratória inclinável

Visão geral
A série XK6032 é uma fresadora universal CNC concebida para usinagem flexível de múltiplas superfícies em modos vertical e horizontal. Equipada com mesa rotativa CNC com indexação automática de 360° e precisão de ±0,001°, permite usinagem simultânea em quatro eixos para peças angulares, cilíndricas e prismáticas complexas. Reduz trocas de montagem e aumenta a repetibilidade no lote e prototipagem.

Principais características

• Grande mesa: Mesa 1325×320 mm com capacidade de carga de 300 kg para fixação segura de componentes longos ou pesados.
• Percursos: X 700 mm, Y 300 mm, Z 350 mm para acomodar vários tamanhos e geometrias de peça.
• Mesa rotativa CNC: Indexação automática 360° e posicionamento de ±0,001° para operações indexadas e usinagem 4 eixos.
• Modo multi-usinagem: Fresamento vertical e horizontal, furação e mandrilamento em uma única montagem.
• Construção rígida: Estrutura robusta e controle CNC avançado para movimento estável e tolerâncias consistentes sob carga.

Configurações recomendadas

• Fuso: Fuso de velocidade variável (recomendado) para corresponder às condições de corte.
• Opções de mesa: Mesa com ranhuras em T, mesa inclinável ±45°, integração do sistema de coordenadas e mesa rotativa.
• Avanço: Avanço manual com ajuste elétrico disponível para posicionamento preciso.
• Refrigeração & lubrificação: Dispositivo de pulverização de refrigerante e lubrificação centralizada automática.
• Afixação: Dispositivos de fixação padrão com sistema de troca rápida para reduzir tempos de setup.
• Guias: Guias rolantes ou de deslizamento conforme requisitos de rigidez dinâmica.
• Segurança & acessórios: Torreta de ferramentas rotativa 45° alta velocidade, leitura digital (DRO), cabeça divisora, coberturas de proteção, stop de emergência, bloqueio de segurança, lâmpada LED de trabalho, disco de corte.

Caso de aplicação

• Cliente: Fabricante de peças para máquinas (Coreia do Sul).
• Peça: Flanges de transmissão e carcaças de engrenagens usinadas a partir de barra.
• Configuração: XK6032 com mesa rotativa CNC e sistema DRO.
• Resultados: Tolerâncias de usinagem mantidas dentro de ±0,015 mm em superfícies multiangulares; tempo de troca de peça reduzido em ~40% através de programação 4 eixos; maior consistência do acabamento superficial e menor intervenção manual.
• Feedback do cliente: “A XK6032 otimizou nosso fluxo de usinagem de flanges e aumentou a produtividade sem comprometer a precisão.”

Especificações técnicas

• Tamanho da mesa: 1325×320 mm
• Capacidade de carga da mesa: 300 kg
• Percursos X/Y/Z: 700 / 300 / 350 mm
• Mesa rotativa: Indexação automática 360°, precisão de indexação ±0,001°
• Capacidade de usinagem: Usinagem simultânea completa em quatro eixos (modos vertical & horizontal)
• Fuso: Fuso de velocidade variável (recomendado)
• Detalhes da mesa: Mesa em T; mesa inclinável ±45° opcional; suporte para mesa rotativa e sistema de coordenadas
• Avanço: Avanço manual com opção de ajuste elétrico
• Refrigeração & lubrificação: Dispositivo de pulverização; lubrificação centralizada automática
• Afixação: Dispositivos de fixação padrão e sistema de troca rápida
• Guias: Guias rolantes ou de deslizamento de precisão
• Segurança & proteção: Coberturas protetoras, stop de emergência, bloqueio de segurança, lâmpada LED, DRO, cabeça divisora
