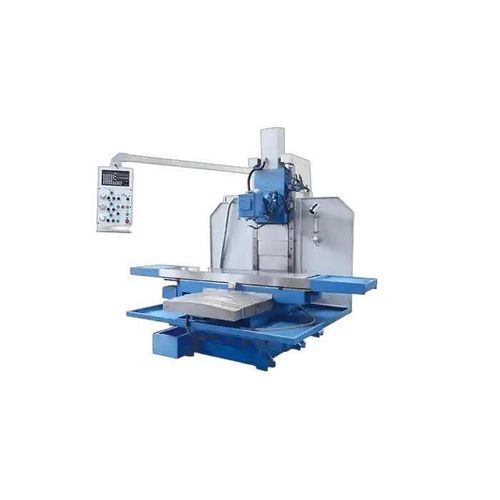

Fresadora CNC de 3 eixos XK715

horizontalpara açode bancada fixa

Visão geral
A série XK715/XK716 de fresadoras horizontais em bancada CNC é projetada para operações de usinagem em grande escala que exigem rigidez, precisão e eficiência. Com bancada fixa e coluna/cabeçote móvel, a máquina oferece rigidez estrutural elevada para cortes profundos e longos. Integra sistemas de avanço com servo, montagens de fuso em aço de liga de alta qualidade e refrigeração robusta para suportar usinagens verticais e horizontais, sendo adequada para máquinas pesadas, fabricação de moldes e equipamentos de energia.

Dimensões principais

• Tamanho da mesa: 2500 × 600 mm
• Curso da mesa - X: 1800 mm
• Curso da mesa - Y: 700 mm

Características principais

• Grande curso e capacidade de carga: 1800 mm no eixo X e 700 mm no eixo Y para peças de grande formato.
• Tecnologia de fuso de precisão: fuso em aço de liga de alta qualidade, balanceado dinamicamente e suportado por rolamentos cerâmicos pré-carregados com lubrificação por névoa de óleo para vida útil prolongada.
• Sistema eficiente de controlo térmico: fluxo de refrigerante de ampla cobertura com filtragem em duas etapas e separação óleo/água para manter condições de corte constantes e reduzir manutenção.
• Mecanismo avançado de avanço CNC: precisão de posicionamento em malha fechada de ±0,005 mm com ajuste inteligente do avanço servo para melhorar a repetibilidade.
• Suporte a modos duplos de usinagem: configurável para usinagem vertical e horizontal com acessórios rotativos opcionais para ampliar capacidades.

Configurações recomendadas

• Sistema de fuso: fuso de velocidade variável infinita, cabeça rotativa 360°
• Mesa de trabalho: mesa rotativa horizontal de grande porte ±45°
• Sistema de avanço: fusos de esferas em três eixos, opção de avanço manual, ajuste elétrico de avanço
• Refrigeração e lubrificação: sistema de spray de refrigerante, tanque de água de refrigeração, bomba de lubrificação eletrônica automática
• Sistema de fixação: cabeça divisora, gabaritos personalizados
• Sistema de acionamento: acionamentos de servomotor independentes em três eixos
• Guias de precisão: guias rolantes ou guias deslizantes (configuráveis)
• Outros (proteção de segurança): torre de ferramentas rotativa de alta velocidade 45°, leitura digital, cabeça divisora, volantes tipo E, coberturas protetoras, botão de emergência, trava de segurança

Caso de aplicação

• Cliente: fabricante de máquinas de construção pesada – Índia
• Peça: placas base de aço e estruturas de quadro para escavadoras
• Configuração: XK716 com mesa rotativa CNC de 4º eixo e unidade de refrigeração do fuso
• Resultados: manteve planicidade de ±0,01 mm ao longo de 1200 mm; reduziu o tempo de ciclo de usinagem em 25% através da otimização do avanço e indexação rotativa; melhorou a consistência das peças e o acabamento superficial em produção por turnos
• Feedback do cliente: "Esta máquina superou nossas expectativas em rigidez e produtividade. Sua capacidade de manter a precisão sob carga a tornou a escolha ideal para nossas grandes peças estruturais."

Especificações técnicas

• Marca: MINNUO
• Modelo / Série: XK715/XK716 Series
• Mesa: 2500 × 600 mm
• Curso eixo X: 1800 mm
• Curso eixo Y: 700 mm
• Fuso: fuso em aço de liga de alta qualidade, balanceado dinamicamente; rolamentos cerâmicos pré-carregados; lubrificação por névoa de óleo; velocidade variável infinita (recomendada)
• Precisão de posicionamento: ±0,005 mm em malha fechada (sistema de avanço)
• Acionamento de avanço: acionamentos de servomotor independentes em três eixos; fusos de esferas em três eixos
• Opções de mesa: mesa rotativa horizontal grande ±45°; acessórios rotativos opcionais (4º eixo)
• Refrigeração e filtração: fluxo de refrigerante de ampla cobertura com filtragem em duas etapas e separação óleo/água; tanque de água de refrigeração
• Lubrificação: bomba de lubrificação eletrônica automática
• Fixação e ferramentas: cabeça divisora; gabaritos personalizados; torre de ferramentas rotativa de alta velocidade 45°
• Guias: guias rolantes ou guias deslizantes (configuráveis)
• Aplicações típicas: componentes de máquinas pesadas, fabricação de moldes, equipamentos de energia, grandes peças estruturais
