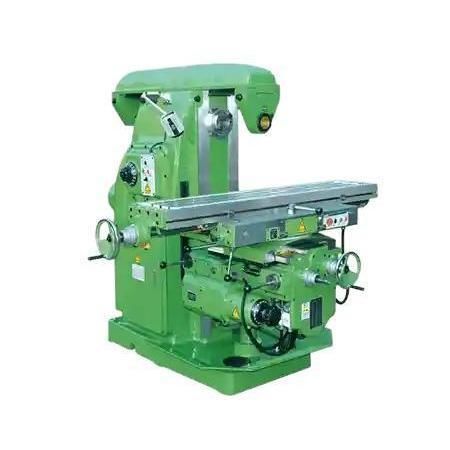

Fresadora vertical X6132BH

universalhorizontalcom mesa giratória

Visão geral do produto
A fresadora horizontal universal manual X6132BH é uma máquina de tipo joelho com cabeça de fresagem universal para operações verticais e horizontais. Superfícies de contato raspadas à mão, guias tratados termicamente e uma mesa rotativa indexada de alta rigidez oferecem estabilidade e precisão de posicionamento para usinagem em várias faces. Uma transmissão por engrenagens endurecidas fornece potência constante para cortes pesados; opcionalmente está disponível atualização para fuso de esferas para maior suavidade e repetibilidade dos eixos.

Principais características

• Fresagem em modo duplo: cabeça universal permite usinagem vertical e horizontal sem re-retenção da peça.
• Mesa rotativa de precisão: mesa indexada e rígida para posicionamento multiângulo preciso.
• Guias endurecidas com raspagem manual: eixos e trilhos tratados termicamente e raspados à mão para movimento suave e resistente ao desgaste.
• Transmissão por engrenagens robusta: engrenagens endurecidas minimizam folga e asseguram torque de corte constante para usinagens pesadas.
• Atualização opcional para fuso de esferas: disponível para aumentar a repetibilidade de posicionamento e a suavidade dos eixos.

Configurações recomendadas

• Sistema de fuso: fuso de velocidade ajustável; variantes com fuso horizontal ISO50 possíveis.
• Mesa de trabalho: mesa com ranhuras em T; opção de mesa giratória ±45°; sistema de coordenadas e mesa rotativa para usinagem multiface.
• Sistema de alimentação: alimentação manual padrão com ajuste elétrico opcional.
• Refrigeração e lubrificação: dispositivo de pulverização de fluido de corte e lubrificação centralizada automática como opções.
• Sistema de fixação: ranhuras em T com dispositivos de fixação padrão; dispositivos de troca rápida opcionais.
• Guias: escolha entre guias rolantes ou deslizantes conforme configuração e requisitos de precisão.
• Segurança & acessórios: display digital (DRO), cabeça divisora, coberturas protetoras, parada de emergência e trava de segurança, lâmpada de trabalho LED, opções de torre de ferramentas de alta velocidade.

Caso de aplicação (exemplo)

• Cliente: oficina de fabricação geral (caso de exemplo).
• Peça: conjuntos de suporte de bomba.
• Configuração: X6132 com DRO, mesa rotativa e acessório de fuso horizontal.
• Resultados: tempo de troca de gabarito reduzido em aproximadamente 40% com fresagem em modo duplo; precisão de ranhura repetível dentro de ±0,025 mm; cortes em profundidade completos estáveis com transmissão por engrenagens endurecidas.

Observações e menções adicionais encontradas na página

• Na página aparecem múltiplos valores de mesa e percursos — correspondem provavelmente a diferentes submodelos ou apresentações; verificar a configuração selecionada.
• O catálogo (PDF) está disponível para download na seção de documentos da página do produto.

Especificações técnicas

• Designação do modelo: série X6132 / X6132BH.
• Tamanho da mesa (referência): 320×1600 mm (listagem alternativa: 1325×320 mm dependendo da apresentação).
• Curso longitudinal máx.: 900 mm (manual) / 880 mm (automático).
• Curso transversal máx.: 255 mm (manual) / 240 mm (automático).
• Estrutura: construção tipo joelho com cabeça universa l para usinagem vertical e horizontal.
• Tratamento de superfícies: superfícies de contato raspadas à mão; guias tratadas termicamente.
• Mesa rotativa: mesa indexada de alta rigidez; opção de mesa giratória ±45°.
• Transmissão: engrenagem endurecida; opção de fuso de esferas para eixos.
• Avanços: avanço manual padrão; avanço elétrico opcional.
• Refrigeração e lubrificação: dispositivo de fluido de corte; lubrificação centralizada automática disponível.
• Fixação: ranhuras em T; fixações padrão; opções de troca rápida.
• Acessórios e segurança: DRO, cabeça divisora, coberturas, parada de emergência, trava de segurança, lâmpada LED, opções de torre de ferramentas.
