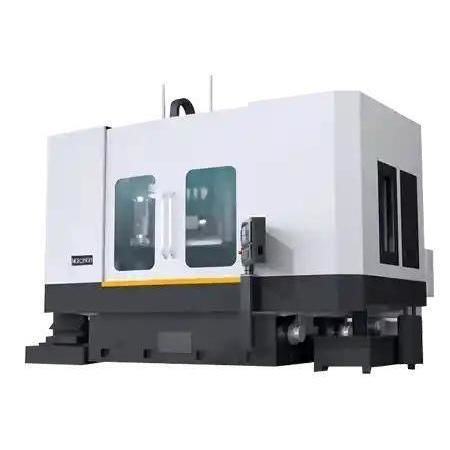

Retífica cilíndrica externa MGK2860

cilíndrica internaplanavertical

Visão geral do produto
A série MGK28 é uma retificadora vertical CNC compacta e de alto desempenho, concebida para retificação interna, externa e de superfícies planas numa única preparação. Com estrutura rígida, opções de rebolo cerâmico (CBN ou diamante) e automação inteligente, proporciona precisão, acabamento superficial e eficiência produtiva elevados.

Principais características

• Estrutura integrada rígida: Base em ferro fundido HT300 com reforço interno de cinco nervuras e tratamento de alivio de tensões; resistência à flexão até 4800 N/mm² para maior rigidez e amortecimento de vibrações.
• Sistema de rebolo de alta precisão: Rebolo cerâmico ligado com abrasivos CBN ou diamante; design de poros em favo para melhorar a remoção de cavacos e reduzir o calor de retificação em 35 %; balanceamento dinâmico otimizado mantém vibrações ≤0,5 μm.
• Sistema de arrefecimento de precisão: Sistema de fluido de arrefecimento regulado em cinco níveis que oferece estabilidade de fluxo ±2 %; bicos ajustáveis 360° que aumentam a cobertura de arrefecimento em 55 %; separador centrífugo de névoa de óleo integrado para ambiente mais limpo e maior segurança.

Configurações recomendadas

• Sistema de fuso: Fusos de alta precisão, motores de fuso e sistemas de arrefecimento; sistema de ajuste do fuso (cabeçote de retificação ajustável).
• Sistema de avanço e mesa: Servomotores de alta precisão, fusos de esferas, guias lineares, elevação elétrica da mesa e controlo de avanço; mesas magnéticas ou sistemas de fixação mecânica conforme os requisitos da peça.
• Sistema de arrefecimento e remoção de cavacos: Sistema de circulação e injeção de fluido de arrefecimento, dispositivos de filtração de alta eficiência, transportadores automáticos de remoção de cavacos e tanques de recolha.
• Sistema elétrico e de automação: Sistemas de controlo CNC e PLC, HMI, controlo automático de dressagem, sistemas automáticos de carga/descarga e dispositivos de fixação de peças.
• Sistema de rebolo e cabeçote de retificação: Dispositivos elétricos de ajuste de rebolo e dressadores, cabeçotes de retificação ajustáveis (horizontais ou verticais), sistemas de balanceamento de rebolos.
• Posicionamento de precisão e supressão de vibrações: Sistemas de medição laser/óptica e sensores de deslocamento, dispositivos dinâmicos de supressão e amortecimento de vibrações.
• Segurança e lubrificação: Tampas de proteção, portas de segurança, botões de paragem de emergência, sistemas automáticos de lubrificação e dispositivos de filtração.
• Ferramentas de corte e acessórios: Ferramentas de dressagem de rebolos e dispositivos de fixação de peças.

Caso de aplicação

• Cliente: Fabricante de peças automóveis de precisão (Coreia do Sul)
• Uso: Retificação plana e interna de discos de travão para veículos elétricos
• Configuração: MGK28 configurada com medição em processo, filtração magnética do fluido e refrigerador de fuso
• Resultados: Tolerância dimensional mantida em ±0,003 mm; acabamento superficial melhorado para Ra ≤0,45 μm; tempo de ciclo reduzido em 22 % com correção automática e controlo de temperatura
• Comentário do cliente: "A MGK28 combina precisão e simplicidade. A sua configuração vertical e a medição em processo permitem-nos manter tolerâncias extremamente apertadas com intervenção mínima do operador."

Características / especificações técnicas

• Model (designação comercial): MGK2860 (MGK28 Series)
• Máx. intervalo de torneamento da peça: φ750 mm
• Altura máxima da peça: 400 mm
• Diâmetro da mesa (valores exemplares do modelo): φ600 mm
• Carga da mesa: 600 kg
• Valores ao nível da série (MGK28 Series): Mesa máx Ø1250 mm · Peça máx Ø1350 mm · Altura máx de retificação 500 mm
• Material do leito da máquina: ferro fundido HT300 com reforço de cinco nervuras
• Resistência à flexão: até 4800 N/mm²
• Tipos de rebolo: rebolo cerâmico ligado com abrasivos CBN ou diamante; design de poros em favo
• Vibração dinâmica (balanceamento do rebolo): ≤0,5 μm
• Sistema de arrefecimento: fluido de arrefecimento regulado em cinco níveis com estabilidade de fluxo ±2 %; bicos ajustáveis 360°; separador centrífugo de névoa de óleo
• Melhorias de processo típicas relatadas: tolerância ±0,003 mm; acabamento superficial Ra ≤0,45 μm; redução do tempo de ciclo ≈22 % com automação e controlo de temperatura
