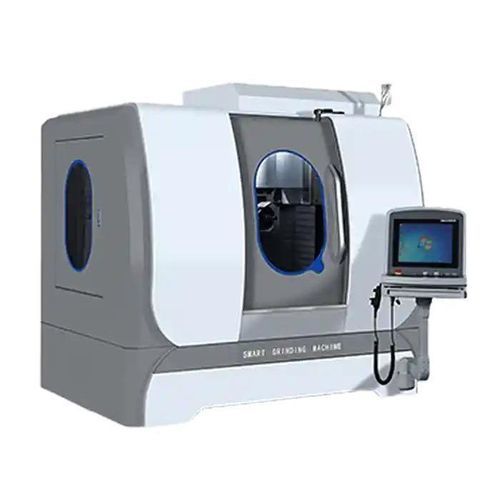

Centro de retífica para ferramentas de corte QD580

de ferramentaspara metais durosCNC

Visão geral do produto
O QD580 da MINNUO é uma retificadora de ferramentas CNC de 5 eixos projetada para fabricação e reafiamento de ferramentas de corte complexas. Combina uma base mecânica rígida, fusos de retificação de alta velocidade e controle CNC integrado com base de dados de ferramentas para executar conformação e perfilamento multieixo simultâneo para ferramentas em metal duro e HSS, indicada para aeroespacial, automotivo, moldes e usinagem de precisão.

Principais características

• Controle CNC simultâneo de 5 eixos para retificação geométrica precisa.
• Suporta fabricação e reafiamento de ferramentas em metal duro e HSS.
• Base de máquina rígida para minimizar vibrações e garantir estabilidade dimensional.
• Controle CNC integrado com base de dados de ferramentas e programação paramétrica para setups repetíveis.
• Adequada para ferramentas degrau, fresas de esfera, fresas de perfil e brocas.
• Compatível com automação e sistemas robóticos de carregamento.

Configurações recomendadas

• Sistema de fuso: Fusos de retificação de alta precisão (correia, elétricos ou hidrostáticos), refrigeração do fuso (óleo ou ar) e balanceamento automático opcional.
• Sistema de fixação da peça: Dispositivos de fixação de precisão, blocos em V universais, gabaritos personalizados e sistemas de rotação da peça.
• Sistema de rebolo: Dressagem automática (rebolo diamantado ou dresser single-point) e balanceamento dinâmico dos rebolos.
• Sistema de avanço e movimento: Controle automático de avanço com velocidades ajustáveis para diferentes operações de retificação.
• Sistema de refrigeração e filtração: Circulação de fluido refrigerante com injeção por bico ajustável e filtração de alta eficiência (filtro de correia ou separador magnético).
• Sistema de controle e automação: Controle CNC ou PLC com HMI touch, sonda de medição em máquina opcional e carregamento/descarregamento automático opcional.
• Acessórios e opcionais: Suportes para ferramentas de dressagem, apoios de posicionamento da peça, iluminação integrada e sistema de limpeza por sopro de ar, remoção de cavacos e extração de poeira.

Caso de aplicação

• Cliente: Fabricante de ferramentas de corte — Leste da China.
• Peça: Fresas maciças de metal duro Ø20 mm com flautas em degrau.
• Configuração: QD580 com controlador 5 eixos, sonda de medição em máquina e coletor de névoa.
• Resultados: Precisão de perfil ≤ 0,006 mm; tempo de ciclo reduzido em 22% em relação à solução 4 eixos anterior; ferramentas reafiadas recuperaram até 90% da vida útil de uma ferramenta nova.
• Feedback do cliente: «Com o QD580 conseguimos tempos de resposta mais rápidos e controlo de tolerâncias mais rigoroso; é central na nossa linha de reafiamento para HSS e metal duro.»

Especificações técnicas

• Modelo: QD580 Series
• Marca: MINNUO
• Diâmetro máx. peça: 32 mm
• Comprimento máx. peça: 260 mm
• Profundidade máx. de ranhura: 20 mm
• Peso máx. da peça: 20 kg
• Eixos: Controle CNC 5 eixos simultâneos
• Materiais adequados: Metal duro e aço rápido (HSS)
• Aplicações típicas: Fabricação e reafiamento de ferramentas complexas (ferramentas degrau, fresas de esfera, fresas de perfil, brocas)
• Base da máquina: Estrutura mecânica rígida para reduzir vibrações e assegurar operação ultraestável
• Controle: Sistema CNC integrado com base de dados de ferramentas e programação paramétrica
