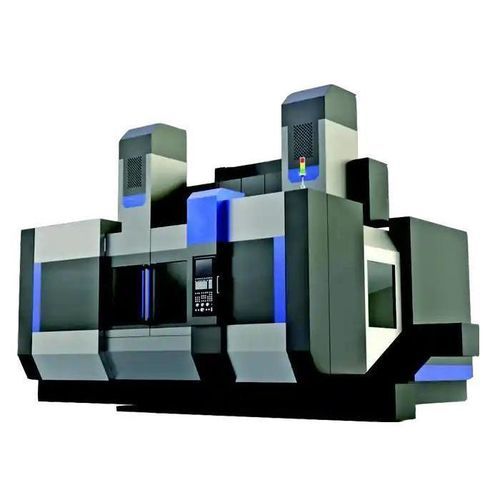

Torno CNC CKM51

verticalpara flanges e válvulaspara usinagem de eixos

Visão geral
A série CKM51 é uma máquina combinada CNC vertical de torneamento e retificação que integra torneamento e retificação numa única unidade para aumentar a produtividade, reduzir setups e melhorar a precisão dimensional. Está equipada com suportes de ferramentas CNC duplos para operações combinadas e cabeça de retificação com fuso elétrico refrigerado a água para funcionamento estável, alta velocidade e baixo ruído. Setores típicos: automotivo, aeroespacial, energia e máquinas pesadas.

Detalhes do modelo

• Diâmetro máximo de torneamento: 2600 mm
• Altura máxima da peça: 1400 / 1600 mm (variantes)
• Peso máximo da peça: 12 t

Principais características

• Suportes de ferramentas duplos: Ferramentas de torneamento e retificação combinadas numa mesma montagem permitem operações sequenciais ou simultâneas para reduzir o tempo de ciclo.
• Cabeça de retificação com fuso elétrico: Fuso elétrico refrigerado a água que fornece rotação estável em alta velocidade com redução de ruído.
• Rolamentos de alta precisão: Eixo principal com rolamentos de rolos cilíndricos curtos de fileira dupla com folga radial ajustável para posicionamento radial e rolamentos axiais de alta precisão para orientação axial.
• Estrutura de bancada simétrica: Construção equilibrada que aumenta rigidez e repetibilidade durante cortes pesados e retificações.
• Elevação da viga suave: Viga elevada/abaixada por sistema de parafuso duplo para maior suavidade de elevação e precisão de posicionamento.

Configurações recomendadas

• Sistema de fuso: Fusos de alta precisão, motores de fuso e refrigeração ativa; sistema de ajuste para cabeça de retificação.
• Sistema de avanço e mesa: Servomotores de alta precisão, fusos de esferas, guias lineares; elevação elétrica da mesa e controlo de avanço com mesa magnética ou fixação mecânica como opção.
• Refrigeração e remoção de cavacos: Circulação de fluido de corte e filtragem de alta eficiência, transportadores automáticos de cavacos e tanques de recolha.
• Elétrica & automação: Controlo CNC e PLC, HMI, controlo automático de dressagem, dispositivos integrados de carga/descarga e fixação.
• Sistema de roda abrasiva & cabeça: Ajuste elétrico da roda abrasiva e unidades de dressagem; cabeça de retificação ajustável (horizontal/vertical) e balanceamento da roda.
• Posicionamento de precisão & supressão de vibrações: Medição laser/óptica, sensores de deslocamento, supressão ativa de vibrações e dispositivos de amortecimento.
• Segurança & lubrificação: Coberturas de proteção, portas de segurança, botão de emergência e lubrificação automática centralizada com filtragem.
• Ferramentas de corte & acessórios: Ferramentas de dressagem, dispositivos de fixação e acessórios.

Caso de aplicação

• Cliente: Fabricante de válvulas (Itália)
• Uso: Usinagem de componentes de válvulas de alta precisão
• Configuração: CKM51 Series com suportes de ferramentas CNC duplos, cabeça de retificação com fuso elétrico e controlo por servomotores
• Resultados: Torneamento e retificação combinados numa única montagem reduziram o tempo total de produção e mantiveram tolerâncias apertadas (ex.: ±0,01 mm para peças complexas de válvulas); a eficiência de produção aumentou cerca de 30% no estudo de caso.
• Feedback do cliente: Fluxo de produção melhorado e redução do tempo de setup devido à capacidade combinada de torneamento/retificação.

Notas adicionais

• Projetada para peças grandes e de alta precisão como eixos, discos e flanges; algumas configurações/modelos podem processar diâmetros até 5000 mm e pesos de peça até 15 t (referência FAQ).
• Opções padrão e personalizadas disponíveis para atender requisitos de produção específicos.

Especificações técnicas

• Série / Modelo: CKM51 Series
• Diâmetro máximo de torneamento (dados do modelo): 2600 mm
• Altura máxima da peça: 1400 mm ou 1600 mm (variante)
• Peso máximo da peça (dados do modelo): 12 t
• Diâmetro máximo alternativo (FAQ): até 5000 mm (dependendo do modelo/configuração)
• Peso máximo alternativo (FAQ): até 15 t (dependendo do modelo/configuração)
• Ferramentaria: Suportes de ferramentas CNC duplos para torneamento e retificação
• Fuso de retificação: Fuso elétrico, refrigerado a água para operação de alta velocidade e baixo ruído
• Rolamentos do eixo principal: Rolamentos de rolos cilíndricos curtos de dupla fileira ajustáveis e rolamentos de empuxo de alta precisão
• Elevação da viga: Sistema de elevação por parafuso duplo
• Tolerância típica alcançada (estudo de caso): ±0,01 mm para peças complexas de válvulas
• Sistemas auxiliares recomendados: Circulação de fluido de corte, filtragem de alta eficiência, transportadores de cavacos, carregamento/descarga automático, medição laser/óptica e supressão de vibrações
• Indústrias típicas: Automotivo, Aeroespacial, Energia, Maquinário, Militar, Fabricação de moldes
• Entrega / prazos (FAQ): Modelos padrão em stock; modelos personalizados normalmente 30–45 dias úteis
• Garantia / serviço (FAQ): Garantia de um ano típica; design modular para facilitar manutenção e assistência
