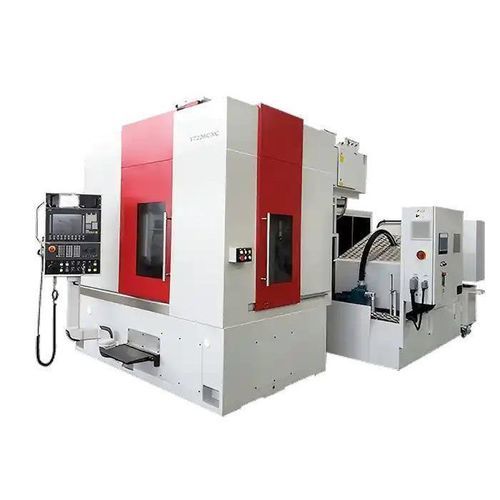

Centro de retífica para engrenagens Y7226

CNCcom carga/descarga automáticaCBN

Visão geral do produto
A máquina de retificação Y7226 para roda e fuso sem‑fim é uma retificadora de precisão de 13 eixos com cinemática de 5 ligações, projetada para geometrias complexas de roda e fuso. Equipado com controle CNC SIEMENS 840DSL, permite sincronização entre a roda de retificação e a peça para obter perfis de dente precisos em engrenagens temperadas até módulo 5 mm e diâmetro máximo da peça φ260 mm. A máquina é orientada à repetibilidade dimensional e acabamento superficial exigidos na produção industrial.

Principais características

• Sistema CNC de 13 eixos com cinemática de retificação 5 ligações para geometrias complexas
• Plataforma de controle SIEMENS 840DSL para trajetórias e sincronização precisas
• Capacidade: peças até φ260 mm de diâmetro e 180 mm de largura de engrenagem
• Suporta retificação de roda e fuso sem‑fim para módulos até 5 mm em aços temperados
• Sincronização automática roda–peça para reprodução fiel do perfil do dente
• Dressagem automática, correção de perfil e compensação integrados
• Compatível com carregamento/descarregamento automático para produção em lote

Configurações recomendadas

• Rodas de retificação CBN ou vitrificadas: Otimizadas para núcleos de engrenagem em aço temperado
• Unidade de dressagem automática: Mantém o perfil e afiação da roda
• Módulo digital de compensação de perfil: Garante formação fiel do dente
• Sistema de refrigeração fechado: Melhora o acabamento superficial e a vida útil da roda
• Estação de medição a laser de engrenagens: Inspeção em linha e validação de perfil
• Carregador robótico: Para ciclos de produção contínuos e alta eficiência

Caso de aplicação

• Cliente: Fabricante de sistemas de direção automotiva — Alemanha
• Uso: Retificação final de rodas sem‑fim temperadas para direção elétrica assistida (EPS)
• Configuração: Y7226 com roda CBN, dressagem automática e realimentação em malha fechada
• Resultados: Desvio de perfil ≤ 3 μm; redução de ruído 35%; rugosidade Ra ≤ 0,3 μm; alta repetibilidade com tempo mínimo de setup

Especificações técnicas

• Modelo: Y7226
• Marca: MINNUO
• Controle CNC: SIEMENS 840DSL
• Eixos: 13 eixos
• Cinemática: 5 ligações de retificação
• Diâmetro máx. da peça: φ260 mm
• Largura máx. do engrenagem: 180 mm
• Módulo máx. suportado: até 5 mm
• Capaz de processar engrenagens temperadas
• Dressagem automática, correção de perfil e compensação
• Sincronização precisa roda–peça
• Suporta carregamento/descarregamento automático (integração de automação)
• Rodas recomendadas: CBN ou vitrificadas
• Opções: sistema de refrigeração fechado, estação de medição a laser, carregador robótico
