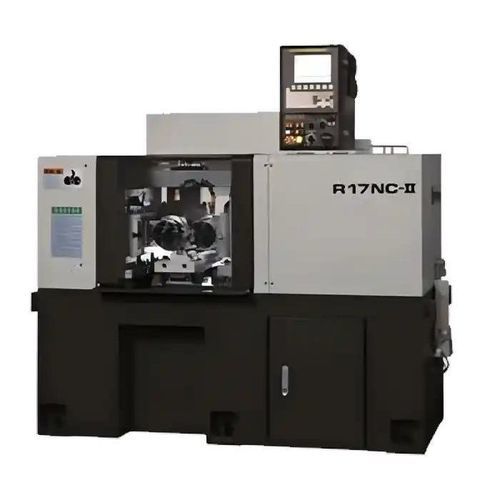

Laminadora de roscas R17NC-II

CNC

Visão geral
O R17NC-II (passante) é uma máquina de roscamento por laminação CNC de 3 eixos projetada para conformação contínua de roscas em peças longas. Forma roscas por deformação plástica (laminação) em vez de corte, obtendo perfis sem rebarbas e melhor desempenho mecânico.

Principais características

• Capacidade de laminação passante até 4.000 mm de comprimento da peça para operações ininterruptas.
• Diâmetro máximo de laminação relatado até Ø45 mm (em outra parte da página refere-se Ø75 mm para uma variante).
• Alta pressão de laminação até 17 toneladas para formar roscas e estrias em materiais resistentes.
• Controle CNC de 3 eixos para posicionamento preciso das matrizes, gestão de pressão e avanço.
• Suporta automação total e integração robótica para produção em massa.
• Adequado para roscas métricas, em polegada e trapezoidais, bem como para knurling e estrias.
• Geração mínima de calor e ausência de cavacos devido ao processo a frio; resistência à fadiga e acabamento superficial melhorados.

Configurações recomendadas

• Alimentador por rolos servo para garantir alimentação constante de barras longas (capacidade 4 m).
• Matrizes de rosca de alta resistência customizadas para roscas métricas, trapezoidais ou UNC.
• Sistema de refrigeração por névoa integrado para melhorar o acabamento superficial e reduzir o desgaste das ferramentas.
• Base estendida com suporte por rolos para evitar deflexão durante operação em peças longas.
• Sensor laser de rosca para monitoramento em tempo real de desvios e controle do passo.
• Enclausuramento de segurança com cortina de luz para proteção industrial durante o laminação contínuo.

Caso de aplicação (exemplo)

• Cliente: fabricante de equipamentos de energia (exemplo de caso).
• Uso: laminação de vergalhões de ancoragem de 3,8 m com rosca trapezoidal para bases de turbinas eólicas.
• Configuração: R17NC-II com CNC programável 3 eixos, alimentador automático e matrizes trapezoidais.
• Resultados relatados: precisão do passo da rosca ≤ ±0,015 mm em todo o comprimento; produção > 80 vergalhões/hora em operação contínua; acabamento superficial Ra ≤ 1,0 μm sem necessidade de acabamento secundário. O cliente destacou precisão e estabilidade em peças longas.

Materiais, tipos de rosca e benefícios

• Tipos de rosca: roscas métricas, roscas em polegada, roscas trapezoidais, knurling, estrias e padrões retos/diagonais personalizados.
• Materiais adequados: aço macio, aço carbono, inox, cobre, alumínio e ligas de titânio (materiais com boa plasticidade para conformação a frio).
• Benefícios em relação ao corte de rosca: roscas mais resistentes, taxas de produção mais altas, melhor acabamento superficial, ausência de cavacos, maior resistência à fadiga e consistência dimensional mais rigorosa.

Especificações técnicas

• Modelo / Série: R17NC-II (R17NC-II Series)
• Tipo de máquina: máquina de laminação de rosca passante CNC, controle 3 eixos
• Pressão máxima de laminação: 17 toneladas
• Diâmetro máximo de laminação: Ø45 mm (a página também referencia Ø75 mm em um detalhe de outro modelo)
• Comprimento máximo de laminação: 4.000 mm (a página também contém uma entrada de comprimento menor: 150 mm em outra listagem)
• Capacidade passante: laminação contínua para peças longas (exemplos até 4.000 mm)
• Controle: CNC 3 eixos (gestão precisa da posição da matriz, pressão e avanço)
• Automação: suporta automação completa e integração robótica
• Acessórios recomendados: alimentador por rolos servo, sistema de refrigeração por névoa, base estendida com suporte por rolos, sensor laser de rosca, matrizes de alta resistência, enclausuramento de segurança com cortina de luz
• Aplicações típicas: vergalhões de ancoragem longos, elementos de fixação, estrias, componentes roscados de alta resistência que requerem superfícies sem rebarbas e alta resistência à fadiga
