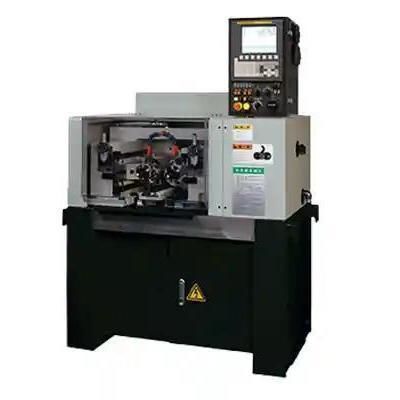

Laminadora de roscas R7NC

CNC

Visão geral do produto
O R7NC é uma máquina CNC compacta de roscamento por laminagem tipo in‑feed, projetada para produção estável e de alto rendimento de roscas sem rebarba em peças curtas. Suporta diâmetros externos até Ø45 mm, comprimento máximo de laminagem de 60 mm e pressão de até 7 t. Indicada para materiais difíceis como aços ligados, aço inoxidável e titânio, é otimizada para formação de roscas curtas e de alta precisão em lotes pequenos ou linhas de produção.

Principais características

• Configuração in‑feed otimizada para peças curtas e alta precisão posicional.
• Capacidade de laminagem: até Ø45 mm de diâmetro e 60 mm de comprimento.
• Pressão máxima de laminagem: 7 t para conformação a frio consistente em materiais exigentes.
• Suporta técnicas de laminagem interna, externa e through‑feed.
• Pé direito compacto e estrutura rígida para reduzir vibração e melhorar o acabamento superficial.
• Controle CNC e feedback digital para repetibilidade na profundidade e posicionamento.

Configurações recomendadas

• Conjuntos de matrizes combinadas para perfis de rosca padrão e personalizados (ex.: M8, M10, UNF).
• Guias reguláveis e dispositivos de fixação para garantir concentricidade durante a laminagem.
• Sistemas de arrefecimento e lubrificação (névoa ou inundação) para prolongar a vida útil das matrizes.
• Sensores de posição digitais para controlo em malha fechada da profundidade de laminagem.
• Acabador anti‑rebarba ou preparação de face de rolo para entradas/saídas limpas.
• Braço automático de carregamento/descarregamento para aumentar rendimento em produção em massa.

Aplicações e estudo de caso

• Exemplo de cliente: fabricante de eixos automotivos que requer roscas externas sem rebarba.
• Caso de uso: laminagem de roscas externas de alta precisão em componentes cilíndricos curtos.
• Configuração típica: R7NC com matrizes personalizadas, guias e lubrificação por névoa.
• Resultados de exemplo: tolerância de rosca Classe 6g sem lascas; vida útil por conjunto de matrizes ≈ 20.000 ciclos; rugosidade Ra ≤ 1,2 μm; melhoria da resistência à fadiga e do rendimento em comparação com usinagem por remoção de material.

Tipos de rosca e materiais

• Tipos de rosca suportados: métricas, polegadas (UN/UNF), trapezoidais, estrias, knurling e perfis retos/diagonais personalizados.
• Materiais indicados: aço macio, aços carbono/ligas, aço inoxidável, cobre, alumínio e ligas de titânio com boas propriedades de conformação a frio.

Características / especificações técnicas

• Modelo: R7NC
• Ø máx. de laminagem: Ø45 mm
• Comprimento máx. de laminagem: 60 mm
• Pressão máx. de laminagem: 7 t
• Técnicas compatíveis: interna, externa, through‑feed
• Acessórios recomendados: conjuntos de matrizes combinadas, guia ajustável, sistema de arrefecimento/lubrificação, sensor de posição digital, acabador anti‑rebarba, braço automático de carregamento
• Métricas de exemplo: tolerância de rosca Classe 6g; vida útil do conjunto de matrizes ≈ 20.000 ciclos; Ra ≤ 1,2 μm
