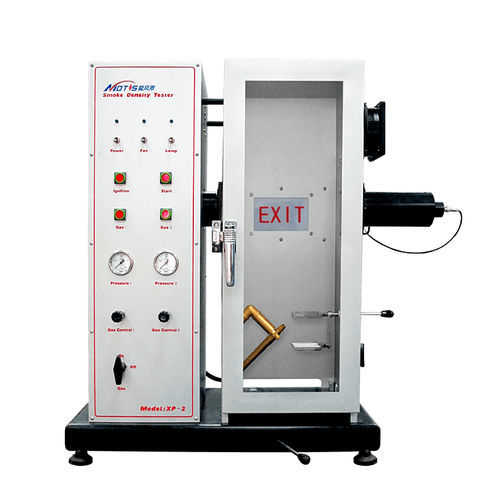

Câmara de ensaio de densidade de fumo XP-2

para normas internacionais

O medidor da densidade do fumo (fumo proveniente da combustão ou decomposição de plásticos), em conformidade com a norma ASTM D2843, foi concebido para medir e observar as quantidades relativas de obscurecimento do fumo gerado pela combustão ou decomposição de plásticos em condições controladas. Resumo do ensaio ASTM D2843: Durante o teste, um espécime de 25 mm por 25 mm por 6 mm é colocado no suporte do espécime, aplica-se uma chama de queimador de propano (também chama de queimador auxiliar para gotas de material fundido, se necessário) ao espécime, e a queima é realizada dentro da câmara de teste de 300 mm por 300 mm por 79 mm, a câmara é instrumentada com um sistema de medição de luz e sinal de SAÍDA na parte de trás. O ensaio é realizado durante 4 minutos, os dados relativos à absorção da luz são traçados em função do tempo e o obscurecimento do sinal EXIT é registado. São utilizados dois índices para classificar o material: o fumo máximo produzido e a densidade do fumo. O aparelho de ensaio do sinal de saída é constituído por - Câmara de ensaio em aço inoxidável, com dimensões de 300 mm por 300 mm por 790 mm. - A parede interna da câmara de teste é revestida com pintura Teflon para anti-corrosão, reduzindo também a reflexão da luz. - A parte de trás da parede interna da câmara está equipada com um sinal de SAÍDA em letras vermelhas sobre um fundo branco, através da janela de observação transparente, o testador pode distinguir o estado claro e desfocado do espécime. - A fonte de luz para o teste é a lâmpada incandescente, o sensor fotoelétrico é o fotodíodo de silício, o fotodíodo de silício tem a função de calibração de cosseno, ao mesmo tempo equipado com filtros de cor, filtra a luz ultravioleta e infravermelha que não pode ser reconhecida pelos olhos humanos.
