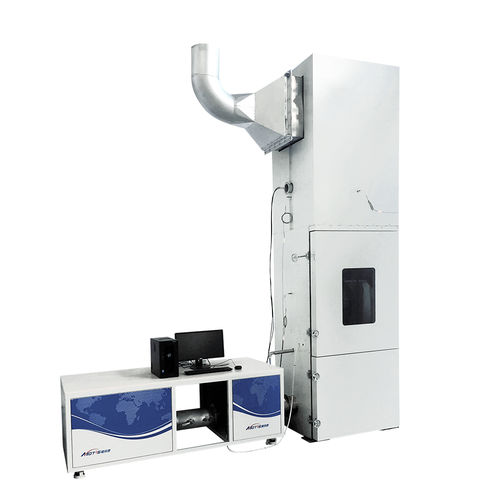

Aparelho de teste de resistência ao fogo BTA

automáticocontrolado por computadorpara materiais de construção

O aparelho de ensaio Brandschacht, em conformidade com a norma DIN 4102 Parte 15, foi concebido para o ensaio ao fogo de materiais e elementos de construção. O "brandschacht" é uma câmara quadrada, com um fluxo constante de ar introduzido a partir do fundo, e o gás de combustão sai pelo topo da câmara. Os espécimes são montados verticalmente e expostos à chama gerada por um queimador de gás quadrado. O aparelho de ensaio Brandschacht é constituído por: - A "Brandschacht" tem uma dimensão interior de 800 mm por 800 mm por 2000 mm. - A parede da câmara é uma estrutura multicamada, composta (do interior para o exterior) por chapa de aço de 2 mm, feltro cerâmico de 6 mm (densidade não superior a 600 kg/m3), duas fibras de isolamento mineral de 40 mm de espessura (densidade nominal de 100 kg/m3) e chapa de aço. - A câmara, de baixo para cima, é a câmara de entrada, o regulador de ar, a câmara de combustão, a secção de medição e a saída. - A câmara de entrada é introduzida com um ar de taxa e temperatura constantes através de uma conduta de φ200 no lado direito. - Um sistema de entrada a temperatura constante capaz de fornecer um fluxo constante de ar a um caudal de 10±1m3/min e a uma temperatura de 23±2°C. - Uma câmara de entrada equipada com um termopar isolado de tipo K para medir a temperatura do ar de entrada com uma precisão de 0,1°C. - Estabilizador de ar, colocado acima da câmara de entrada, constituído por uma placa de aço porosa e várias camadas de feltro de fibra de vidro, para homogeneizar o fluxo de ar de entrada.
