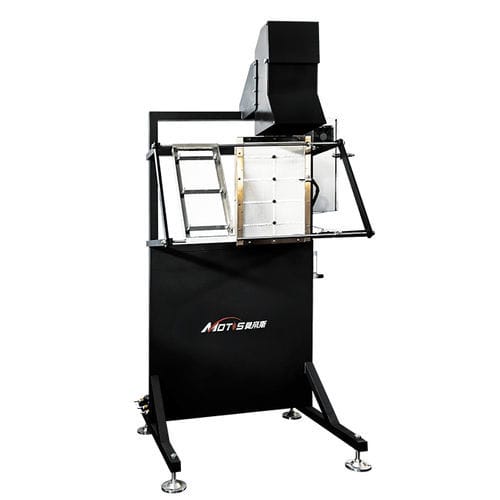

Equipamento de teste de inflamabilidade RPFS

de materiaispara materiais de construçãopara plásticos

O aparelho de propagação da chama em painel radiante, em conformidade com a norma ASTM E162, foi concebido para medir a inflamabilidade da superfície de materiais de construção e de materiais plásticos celulares. Durante o teste ASTM E162, uma amostra inclinada de 6 por 8 polegadas é colocada em frente a um painel de calor radiante alimentado a gás de 12 por 18 polegadas. O espécime é inflamado na sua extremidade superior e o operador regista a distância e o tempo em que a frente de chama progride para baixo. Ao mesmo tempo, o sistema regista o aumento da temperatura na pilha acima do painel de calor radiante. O resultado do ensaio é o índice de painel radiante (Is) que é determinado pela propagação da chama e pela evolução do calor (aumento da temperatura na pilha). O aparelho de propagação da chama do painel radiante consiste em: - Um painel radiante, com a dimensão de 12" por 18", feito de cimento poroso e caixa de ferro fundido. - Um aspirador do tipo venture para misturar gás propano e ar. - Um ventilador centrífugo na parte traseira do painel radiante para fornecer 9,4 L/s de ar. - Sistema de alimentação de gás, que fornece gás propano ao painel radiante. - Ignição eléctrica e válvula de corte automático para a ignição do painel radiante. - Um pirómetro para medir a temperatura da superfície do painel radiante em combustão. - Queimador de calibração em aço inoxidável e medidor de caudal de gás metano. - Porta-espécimes em aço inoxidável, com marcas de observação de 3'' para determinar a propagação da chama. - Queimador piloto em aço inoxidável e medidor de caudal de gás acetileno. - Pilha de aço inoxidável com oito termopares de tipo K. - Sistema de aquisição de dados, com recolha de temperaturas e tempo a cada segundo. - Software de funcionamento, com as funções de calibração do sistema, procedimento de base, procedimento de ensaio e exportação de dados e relatórios.
