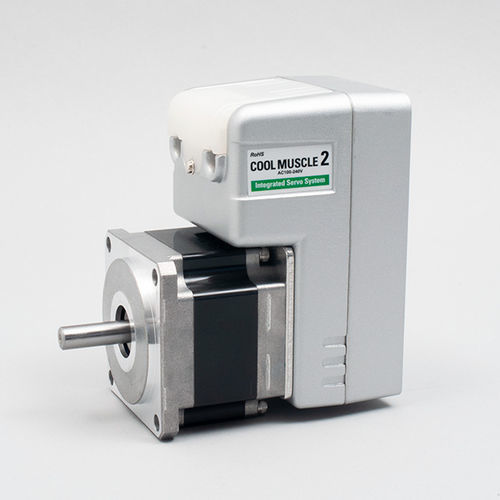

Servomotor com controlador integrado CM2-x-60A10C

CAmonofásicotrifásico

Visão geral do produto
COOL MUSCLE 2 é um sistema servo AC que integra driver, controlador, encoder, fonte de alimentação e funções PLC necessárias ao controlo servo. Permite controlo direto a partir de PC ou terminal de visualização e elimina a necessidade de dispositivos de controlo externos, simplificando a arquitetura e instalação do sistema.

Integração — Pequeno e simples
Todos os componentes normalmente exigidos em aplicações servo estão consolidados no COOL MUSCLE 2 (driver, controlador, encoder, fonte de alimentação e PLC). Isto reduz o cabeamento, o espaço em gabinete e o número de dispositivos externos necessários no local.

Benefícios da integração

• Poupança de cabos e espaço: as ligações fazem‑se por conectores de cabo para ligação direta ao PC ou PLC, minimizando cablagem e espaço ocupado.
• Redução de custos: a função PLC integrada pode eliminar a necessidade de um PLC externo, reduzindo o custo total do sistema.
• Comprovado na indústria: o COOL MUSCLE 2 foi utilizado em milhões de aplicações nos setores médico, de semicondutores, entretenimento e outros.

Facilidade de uso
A configuração e operação são efetuadas a partir de um PC; não é necessária experiência específica em servomotores. Sequências de movimento complexas podem ser programadas com o PLC integrado e armazenadas como programas executáveis por interruptores ou comandos, reduzindo o tempo de desenvolvimento.

Software utilitário
O Utility Software CWL fornece uma interface intuitiva para configuração de parâmetros, gestão de dados e monitorização do estado do COOL MUSCLE 2 em tempo real.

Alto desempenho
O COOL MUSCLE 2 utiliza controlo vetorial para movimentos silenciosos e suaves e par eficiente em toda a gama de velocidades. O sistema suporta ajuste de ganhos assim como um modo de controlo tuningless automático para adaptação em tempo real à carga.

Funcionalidade integrada
As funções incluem controlo de binário, interpolação (linear e circular), controlo de posição, teaching, e armazenamento/execução de programas de movimento. O PLC interno pode gerir a lógica completa da aplicação.

Várias funções

• Função PLC: operações aritméticas e lógicas que permitem controlo autónomo da aplicação.
• Rede: até 15 eixos podem ser ligados em rede via conectores de cabo.
• LED de estado: LED superior para verificações rápidas sem PC.
• Parâmetros extensos: numerosos parâmetros ajustáveis pelo utilizador para adaptar o comportamento.
• Interpolação: interpolação linear e circular suportada e executável através de comandos simples.

Como ajuda
COOL MUSCLE 2 simplifica o cabeamento (conectores de encaixe), o controlo (controlo direto por PC/ecrã e programas de movimento armazenados) e a programação (comandos simples com software intuitivo). É adequado a aplicações que exigem controlo servo compacto e integrado em vários setores.

Especificações técnicas

• Nome comercial / modelo: COOL MUSCLE 2
• Componentes integrados: driver, controlador, encoder, fonte de alimentação, função PLC
• Método de controlo: controlo vetorial
• Afinação: auto‑tuning e modo tuningless (controlo automático adaptativo em tempo real)
• Intervalo de velocidade: desde muito baixo (0,012 RPM) até alta velocidade (até 8.000 RPM; a velocidade máxima depende do tamanho)
• Precisão de posição: 1/50.000 ppr (0,0075°)
• Funções: controlo de posição, controlo de binário, interpolação (linear & circular), teaching, armazenamento & execução de programas de movimento
• PLC: PLC interno que suporta operações aritméticas e lógicas; pode controlar aplicações completas
• Capacidade de rede: até 15 eixos via conectores de cabo
• Indicadores: LED de estado na parte superior do dispositivo
• Software: Utility Software CWL para configuração de parâmetros, gestão de dados e monitorização
• Aplicações: médico, semicondutores, entretenimento e vários setores industriais
