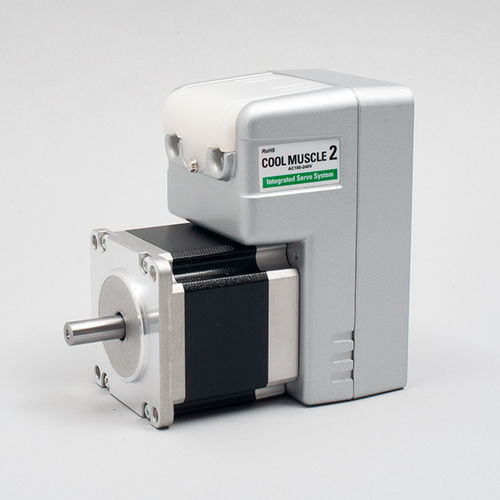

Servomotor com controlador integrado CM2-x-56B10C

CAmonofásicotrifásico

Visão geral
COOL MUSCLE 2 é um sistema servo AC tudo-em-um que integra driver, controlador, encoder, fonte de alimentação e funções PLC necessárias para o controlo servo. Permite controlo preciso do motor com ligação direta à alimentação e interface simplificada para PC ou terminais de ecrã.

Pequeno e simples graças à integração
Todos os dispositivos normalmente exigidos para controlo servo estão consolidados no COOL MUSCLE 2. O hardware de controlo externo é opcional; a unidade pode ser controlada diretamente a partir de PC ou terminal, facilitando a instalação e o design do sistema.

Benefícios da integração

• Redução de cablagem e espaço: conectores nos cabos simplificam a cablagem e reduzem o espaço ao permitir ligação direta a PCs ou PLCs.
• Redução de custos: a função PLC integrada permite controlo local de sequências e movimentos, diminuindo a necessidade de controladores externos e reduzindo o custo do sistema.
• Comprovado em várias aplicações: utilizado em milhões de instalações, incluindo médico, semicondutor e entretenimento.

Fácil
A configuração e operação podem ser realizadas a partir de um PC sem necessidade de especialização em servomotores. Sequências de movimento complexas podem ser programadas através do PLC integrado, tornando a colocação em funcionamento simples.

Vantagens operacionais

• Cablagem fácil: ligações "click & click".
• Controlo fácil: programas de movimento podem ser guardados e acionados a partir de teclas.
• Programação fácil: comandos simples para desenvolvimento e edição rápidos de programas.
• Software utilitário CWL: interface intuitiva para configuração de parâmetros, gestão de dados e monitorização.

Alto desempenho
COOL MUSCLE 2 utiliza um método de controlo vetorial dedicado para movimentos silenciosos e suaves e fornece potência eficiente em toda a gama de velocidades. A otimização automática em tempo real reduz o esforço de afinação mantendo o desempenho em baixas e altas velocidades.

Integrado e ampla faixa de velocidades
Controlo de velocidade desde velocidades muito baixas (0,012 RPM) até altas (até 8 000 RPM dependendo do tamanho). Resolução de posição de 1/50 000 ppr (~0,0075°). A velocidade máxima depende do tamanho da unidade.

Alta funcionalidade e várias funções
Funções disponíveis: controlo de torque, interpolação linear e circular, teaching, armazenamento e execução de programas. O PLC integrado suporta operações aritméticas e lógicas para controlo local da aplicação. Outras características: capacidade de rede, LED de estado e numerosos parâmetros ajustáveis pelo utilizador.

Características e destaques

• Servo AC tudo-em-um: driver, controlador, encoder, fonte de alimentação e PLC integrados.
• Operação plug-and-play: controlo direto a partir de PC ou terminal.
• Controlo vetorial para movimento silencioso, suave e eficiente.
• Conceito que reduz o tuning: controlo automático/ótimo em tempo real face à carga; auto-tuning disponível.
• Ampla faixa de velocidades: de 0,012 RPM até alta velocidade (até 8 000 RPM dependendo do tamanho).
• Alta precisão de posição: até 1/50 000 ppr (~0,0075°).
• PLC integrado: armazenar e executar programas de movimento; suporta operações aritméticas e lógicas.
• Ligação em rede: até 15 eixos podem ser ligados por cabos.
• LED de estado para verificação sem PC ou PLC.
• Numerosos parâmetros ajustáveis e CWL para configuração, monitorização e edição.
• Funções de interpolação: interpolação linear e circular disponíveis e executáveis com comandos simples.

Especificações técnicas

• Família / nome do modelo: COOL MUSCLE 2
• Componentes integrados: driver, controlador, encoder, fonte de alimentação, função PLC
• Método de controlo: controlo vetorial
• Faixa de velocidades (exemplo): 0,012 RPM (muito lento) a 8 000 RPM (máx. varia conforme o tamanho)
• Precisão de posição: 1/50 000 ppr (aprox. 0,0075 graus)
• Rede: até 15 eixos conectados por cabo
• Funções: controlo de torque, interpolação (linear & circular), teaching, PLC aritmético & lógico, armazenamento e execução de programas
• Interface de utilizador: Utility Software CWL para definição de parâmetros, monitorização e edição de programas
• Indicação de estado: LED de estado na parte superior da unidade
