Luva para tubulação de acoplamento UN81 series
uniãocom roscaem PVC

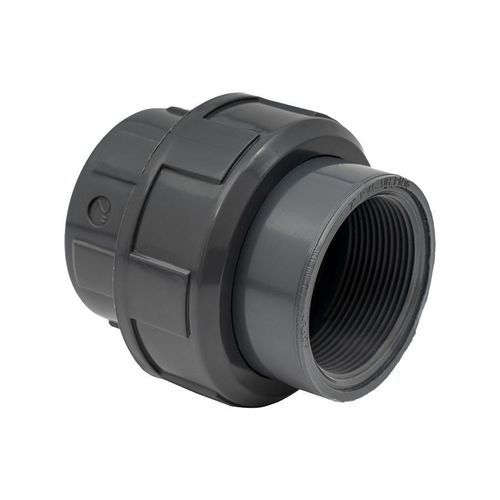

Luva para tubulação de acoplamento - UN81 series - NEISCO FOR MODERN WATER SYSTEMS PRODUCTION - união / com rosca / em PVC
Luva para tubulação de acoplamento - UN81 series - NEISCO FOR MODERN WATER SYSTEMS PRODUCTION - união / com rosca / em PVC
Luva para tubulação de acoplamento - UN81 series - NEISCO FOR MODERN WATER SYSTEMS PRODUCTION - união / com rosca / em PVC - imagem - 2
Guardar nos favoritos
Comparar
Mais informações no site da NEISCO FOR MODERN WATER SYSTEMS PRODUCTION

Características

Função
de acoplamento
Tipo de conexão
com rosca, união
Material
em PVC, em policloreto de vinila, em PVC-U
Uso previsto
para anel O-ring
Comprimento

MÍN: 17 mm
(1 in)

MÁX: 60 mm
(2 in)

Diâmetro interno

MÍN: 12,7 mm
(0,5 in)

MÁX: 101,6 mm
(4 in)

Descrição

Título do produto
UNIÃO COM O-RING ROSQUEADA UN81

Informações do produto
  • Tipo: Conexões com rosca BSP paralela (união com O-ring rosqueada)
  • Material / Série: U-PVC Pressure Fittings
  • Códigos disponíveis: UN81N0200, UN81N0250, UN81N0320, UN81N0400, UN81N0500, UN81N0630, UN81N0750, UN81N0900, UN81N1100

Descrição curta
União com junta O-ring integrada e rosca BSP paralela para redes de tubulação de pressão em U-PVC.

Resumo
A série UN81 fornece uniões rosqueadas com vedação por O-ring, destinadas à montagem rápida em tubulações U-PVC sob pressão. Diversos tamanhos com códigos de O-ring e configurações de embalagem estão disponíveis.

Ficha técnica (dimensões e embalagem)
Code | G | L | Z1 | Z2 | G1 | E | 0-ring | Gr | Pack | Box
UN81N0200 | 1/2" | 16.5 | 4 | 11 | 1" | 27 | 4081 | 45 | 180 | S
UN81N0250 | 3/4" | 19.5 | 5.7 | 13 | 1"1/4 | 33 | 4112 | 72 | 220 | M
UN81N0320 | 1" | 22.5 | 5.9 | 13 | 1"1/2 | 41 | 4131 | 100 | 150 | M
UN81N0400 | 1"1/4 | 27 | 7.6 | 17 | 2" | 50 | 6162 | 160 | 80 | M
UN81N0500 | 1"1/2 | 30 | 13 | 24 | 2"1/4 | 61 | 6187 | 220 | 120 | M
UN81N0630 | 2" | 36 | 15 | 30 | 2"3/4 | 76 | 6237 | 400 | 60 | M
UN81N0750 | 2"1/2 | 36 | 17 | 32 | 3"1/2 | 108 | 6312 | 635 | 35 | L
UN81N0900 | 3" | 50.5 | 23 | 36 | 4" | 90 | 6362 | 850 | 24 | L
UN81N1100 | 4" | 63 | 27 | 40 | 5" | 131 | 6450 | 1260 | 12 | L

Observação
Colunas da tabela = Code, G (rosca/tamanho), L (comprimento mm), Z1 (mm), Z2 (mm), G1 (tamanho do conector relacionado), E (mm), 0-ring (ref. / código), Gr (gramas), Pack (unidades por embalagem), Box (embalagens por caixa).

Características / especificações técnicas
  • Modelo / Denominação comercial: UN81
  • Tipo de produto: Conexões com rosca BSP paralela (união com O-ring rosqueada)
  • Material / Série: U-PVC Pressure Fittings
  • Variantes disponíveis / códigos: UN81N0200, UN81N0250, UN81N0320, UN81N0400, UN81N0500, UN81N0630, UN81N0750, UN81N0900, UN81N1100
  • Dimensões e informações de embalagem principais: ver ficha técnica acima (G, L, Z1, Z2, G1, E, código do O-ring, peso (Gr), Pack, Box)
  • Descrição curta: União com O-ring e rosca BSP paralela para sistemas de pressão em U-PVC
