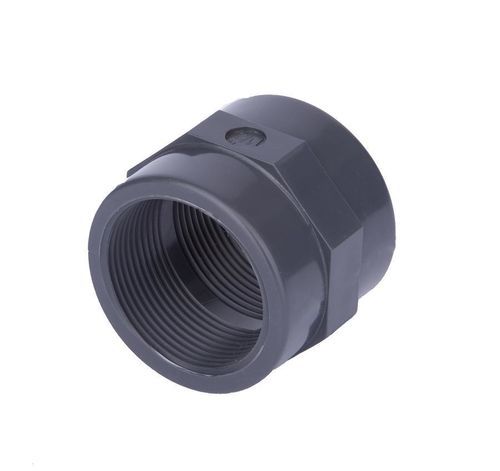

Conexão hidráulica SO11 series

de encaixecom roscaBSP

Descrição curta
União de soquete roscado em UPVC (U-PVC) para ligações com rosca BSP paralela, modelo SO11. Disponível nos tamanhos de 1/2" a 2"1/2.

Detalhes do produto

• Tipo: conexões com rosca BSP paralela (soquete roscado)
• Material: UPVC (U-PVC pressure fittings)
• Modelo: SO11
• Conexão: soquete roscado
• Tamanhos/códigos disponíveis: ver tabela da ficha técnica
• Embalagem: unidades pack/box conforme ficha técnica

Resumo
União de soquete roscado SO11 para rosca BSP paralela; várias medidas e ficheiros CAD disponíveis.

Ficha técnica - tabela dimensional
Code | G | L | Z | E | C | PN | Gr | Pack | Box
SO11N0200 | 1/2" | 16.5 | 7 | 27 | 30 | 16 | 18 | 350 | S
SO11N0250 | 3/4" | 19.5 | 7 | 33 | 36 | 16 | 25 | 500 | M
SO11N0320 | 1" | 22.5 | 8 | 41 | 46 | 16 | 45 | 300 | M
SO11N0400 | 1"1/4 | 27 | 8 | 50 | 55 | 16 | 65 | 180 | M
SO11N0500 | 1"1/2 | 30 | 8 | 61 | 60 | 16 | 70 | 160 | M
SO11N0630 | 2" | 36 | 8 | 76 | 75 | 16 | 125 | 85 | M
SO11N0750 | 2"1/2 | 36 | 9 | 90 | 90 | 16 | 200 | 48 | M

Ficheiros de ficha técnica disponíveis (por tamanho)
Fichas técnicas disponíveis para os códigos: SO11N0200, SO11N0250, SO11N0320, SO11N0400, SO11N0500, SO11N0630, SO11N0750

3D / CAD
Referência do modelo 3D CAD disponível para SO11 (visualizador STEP integrado).

Características / especificações técnicas

• Tipo: conexões com rosca BSP paralela
• Material: UPVC (U-PVC pressure fittings)
• Estilo de conexão: soquete roscado
• Família / modelo: SO11
• Tamanhos / códigos disponíveis: ver a tabela acima (de 1/2" a 2"1/2)
• Unidades de embalagem: valores Pack/Box mostrados na ficha técnica
• Classificação de pressão indicada como PN na ficha técnica
