Redução macho-fêmea com rosca RE61 series

machofêmeapara tubos

Visão geral do produto

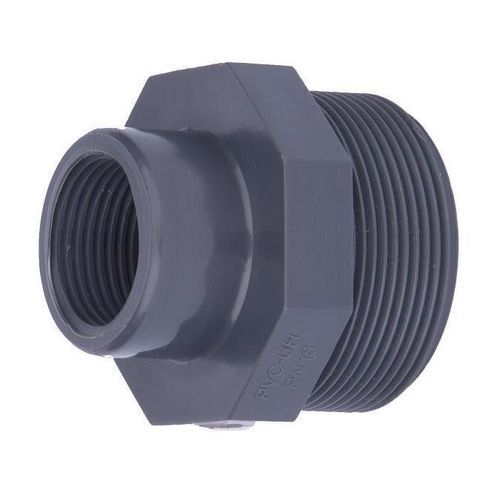

Redutor de pressão em U-PVC (macho/fêmea) para ligações roscadas, projetado para sistemas que utilizam roscas BSP paralelas.

Informações chave

• Tipo: conexões roscadas BSP paralelas
• Marca: U-PVC PRESSURE FITTINGS
• Modelo / série do produto: RE61
• Material: U-PVC (U-PVC pressure fittings)

Resumo
Redutor macho/fêmea disponível em vários tamanhos nominais; consulte a folha de dados para dimensões e detalhes de embalagem.

Folha de dados (tabela de dimensões)
Code | GxG1 | L | L1 | Z | C | E | PN | Gr | Pack | Box
RE61N025B | 3/4" x 1/2" | 16.5 | 15.5 | 26 | 30 | 33 | 16 | 17 | 320 | S
RE61N032B | 1" x 1/2" | 19.5 | 16.5 | 29 | 36 | 41 | 16 | 17 | 220 | S
RE61N032C | 1" x 3/4" | 19.5 | 19.5 | 30 | 36 | 41 | 16 | 26 | 450 | M
RE61N050D | 1 1/2" x 1" | 30.0 | 22.5 | 34 | 50 | 61 | 16 | 55 | 200 | M
RE61N063C | 2" x 3/4" | 36.0 | 19.5 | 37 | 65 | 76 | 16 | 85 | 120 | M
RE61N063D | 2" x 1" | 36.0 | 22.5 | 37 | 65 | 76 | 16 | 97 | 120 | M
RE61N063E | 2" x 1 1/4" | 36.0 | 27.0 | 37 | 65 | 76 | 16 | 94 | 110 | M
RE61N063F | 2" x 1 1/2" | 36.0 | 21.0 | 37 | 65 | 76 | 16 | 96 | 110 | M

Folhas PDF disponíveis

• RE61N025B
• RE61N032B
• RE61N032C
• RE61N050D
• RE61N063D
• RE61N063E
• RE61N063F

Características / especificações técnicas

• Modelo / série do produto: RE61
• Material: U-PVC (U-PVC PRESSURE FITTINGS)
• Função: redutor (macho / fêmea)
• Tipo de rosca: conexões com rosca BSP paralela
• Variante e tamanhos disponíveis: ver tabela acima (códigos RE61N025B, RE61N032B, RE61N032C, RE61N050D, RE61N063C, RE61N063D, RE61N063E, RE61N063F)
• Dimensões fornecidas: L, L1, Z, C, E e PN nominal por variante
• Informações de embalagem: quantidades Pack/Box indicadas por variante na tabela
