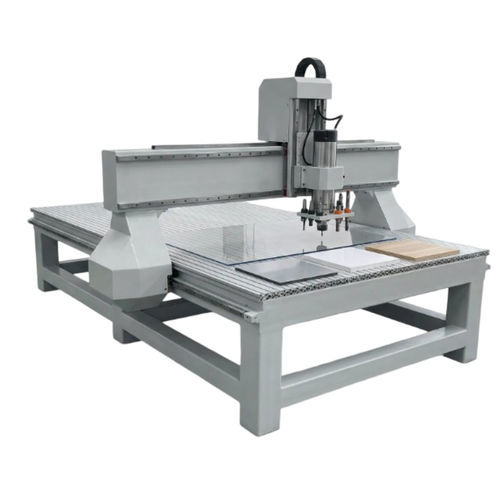

Placa de controle CNC para máquina de processamento de madeira CSS-001

para máquina embaladorade 4 eixosde 3 eixos

Visão geral do produto
O controlador CNC Edge‑Tracing Intelligent é um sistema de controlo de movimento totalmente integrado, concebido para fabricação de sinalização publicitária e aplicações CNC na carpintaria. Combina uma placa de controlo PCIe, um módulo de visão CCD e software dedicado de edge‑tracing para detetar automaticamente marcas de registo impressas, compensar o estiramento e a rotação do material e executar trajectórias de corte ou gravação de precisão numa única plataforma de controlo.

Destaques

• Operação em modo duplo: fresagem CNC padrão e edge‑tracing guiado por visão num único sistema
• Auto‑calibração da câmara CCD com precisão de posicionamento ≤ 0,1 mm
• Compensação automática de distorções por estiramento e rotação em materiais impressos
• Interface de barramento PCIe para comunicação estável sem perdas durante longas produções
• Suporta faca vibratória, faca de arrasto e ferramentas de spindle
• Modo de fallback manual quando a deteção automática de marcas falha (evita paragem de produção)

Arquitetura do sistema
Eixos de controlo — 3‑Eixos (XYZ) padrão; 4‑Eixos (XYZ+U) com módulo de faca vibratória
Precisão de posicionamento — ≤ 0,1 mm
Terminais I/O — 40 terminais no total
Interface de barramento — PCIe (comunicação estável, sem perdas)
Sistema de visão — Câmara CCD com auto‑calibração
Modos suportados — Fresagem padrão / Edge‑tracing / Faca vibratória
Alimentação — 24V DC
Interface host — Slot PCIe (compatível com PCs industriais padrão)

Mapa de portas I/O
COM (Pin 1 / 16 / 17) — Terra comum
24V (Pin 3) — Entrada de alimentação 24V
SVC (Pin 5) — Saída analógica VFD 0‑10V
SPIN (Pin 7) — Controlo spindle on/off
SPCOOL (Pin 9) — Controlo de refrigerante on/off
OIL (Pin 11) — Controlo de lubrificação on/off
X0 / Y0 / Z0 (Pin 20 / 19 / 18) — Sensores home dos eixos
ESTOP (Pin 40) — Entrada de paragem de emergência
START / STOP (Pin 38 / 37) — Arranque / paragem de ciclo
XD± / YD± / ZD± (Lado direito) — Saídas de pulso/direção para motores stepper

Capacidades principais

• Deteção de marcas de registo — Captura automática por CCD com opção de fallback manual
• Compensação de distorção — Correção de estiramento e rotação para materiais impressos
• Calibração da câmara — Auto‑calibração com um clique e medição do offset câmara‑spindle
• Formato de ficheiro — Suporte para formatos padrão de gravação CNC
• Controlo da orientação da faca — Sincronização do eixo U para operações com faca vibratória/de arrasto
• Suporte a ferramentas especiais — Parâmetros configuráveis para faca de pressão, faca de arrasto e faca vibratória

Domínios de aplicação

• Publicidade & Sinalização — Corte automatizado de vinil, espuma e películas refletoras com registo por marcas CCD
• Carpintaria & Mobiliário — Gravação e corte de contornos em MDF, madeira compensada e painéis maciços
• Embalagem & Ondulado — Corte de amostras e maquilhagem de linhas de vinco com compensação visual para registo impressão‑corte
• Têxtil & Marroquinaria — Corte com faca de arrasto e faca vibratória em couro, tecidos e materiais sintéticos
• Interior automóvel — Corte de precisão de guarnições, painéis de assento e inserções de carpete com compensação de distorção
• Construtores OEM — Placa de controlo PCIe plug‑in + pacote de software para adicionar corte guiado por visão a plataformas CNC existentes

Personalização & Notas OEM
Tipo de solução — OEM personalizado: concebido para os requisitos aplicacionais do cliente
Prazo típico — Variável conforme o projeto
Encomenda mínima — Nenhuma: protótipo unitário até produção em volume
Documentação — Manual completo do sistema, diagrama de cabos, pacote de software e guia de calibração da câmara fornecidos
Indústrias atendidas — Sinalização publicitária, carpintaria, embalagem, corte têxtil, interior automóvel, marroquinaria
Experiência OEM — 30+ anos de experiência em fabrico; 1800+ clientes OEM industriais na América do Norte, Europa e Sudeste Asiático

Especificações

• Eixos de controlo: 3‑Eixos (XYZ) padrão; opcional 4‑Eixos (XYZ+U) para faca vibratória
• Precisão de posicionamento: ≤ 0,1 mm
• Portas I/O: 40 terminais (incluindo COM, entrada 24V, SVC, SPIN, SPCOOL, OIL, sensores home, ESTOP, START/STOP, saídas stepper)
• Interface de barramento: PCIe (comunicação estável, sem perdas)
• Sistema de visão: Câmara CCD com auto‑calibração com um clique e medição do offset câmara‑spindle
• Modos suportados: Fresagem, Edge‑Tracing, Faca Vibratória
• Alimentação: 24V DC
• Interface host: Compatibilidade com slot PCIe para PCs industriais padrão
• Suporte de ficheiros: Formatos padrão de gravação CNC
• Controlo da faca: Sincronização do eixo U para faca vibratória/arrasto; suporta facas de pressão, arrasto e vibratórias
• Registo & Compensação: Deteção automática de marcas com fallback manual; compensação de estiramento e rotação para materiais impressos
