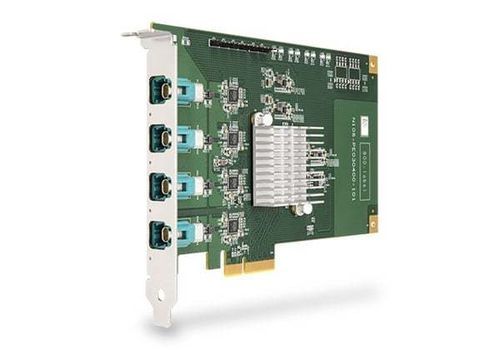

O PCIe-AE304bp é uma placa PCIe de meia‑altura e slot único, sem ventoinha e com ampla faixa de temperatura, que oferece quatro portas nativas 100/1000BASE‑T1 Automotive Ethernet para sistemas de teste em veículo, validação e edge computing. Conecta‑se diretamente a sensores de alta largura de banda como LiDAR e radar sem conversores externos.

Introdução
100/1000BASE‑T1 fornece uma espinha dorsal de comunicação escalável, leve e que economiza espaço para o desenvolvimento ADAS e validação de condução autônoma. Com cabeamento de par único e conectores H‑MTD traváveis, o BASE‑T1 reduz a complexidade da fiação e permite links de alto rendimento para sensores que demandam grande fluxo de dados. PCIe-AE304bp destina‑se a plataformas de teste e sistemas edge que exigem conectividade determinística e sincronização precisa.

Projeto e integração
A placa integra quatro PHYs Marvell 88Q2221M e suporta operação 100/1000BASE‑T1 configurável por software com definições mestre/escravo flexíveis. Requer uma linha host PCIe Gen2 x4 em um slot x4 padrão e instala‑se diretamente em sistemas x86 sem conversores externos. O conector H‑MTD travável minimiza desconexões por vibração. O suporte IEEE 1588 PTP permite sincronização temporal sub‑microssegundo com os sensores conectados.

Principais características

• 4× IEEE 802.3bw/bp 100/1000BASE‑T1 via conectores H‑MTD
• Interface PCI Express Gen2 x4
• Placa PCIe de slot único e meia‑altura
• Operação sem ventoinha de -25°C a 70°C
• Pronta para driver; 1000/100BASE‑T1 configurável por software (mestre/escravo)
• Suporte Linux verificado (Ubuntu)

Especificação
Interface de barramento: PCI Express Gen2 x4
PHYs: 4× Marvell 88Q2221M suportando velocidades de enlace 100/1000 Mbps
Portas: 4 portas H‑MTD 100/1000BASE‑T1
Cabo: Suporta até 15 m de par trançado não blindado (UTP)
Conector H‑MTD: código Z
Dimensões: 167,7 mm (L) × 111 mm (A)
Temperatura de operação: -25°C a 70°C (sem ventoinha)
Temperatura de armazenamento: -40°C a 85°C
Umidade: 10% a 90% sem condensação
EMC: CE / FCC Classe A (EN 55032 & EN 55035)

Configurações de host verificadas
SO verificados: Ubuntu 20.04 / 22.04 / 24.04
Observação do sistema: PCIe-AE304bp é projetado para operação de baixa latência com buffering mínimo. Configurações de BIOS, slot PCIe e a escolha de OS/armazenamento podem afetar a estabilidade; consulte configurações verificadas ao integrar em sistemas de teste ou edge.

Informações de encomenda
PCIe-AE304bp — Placa PCIe Automotive Ethernet 4 portas 100/1000BASE‑T1 802.3bw/bp
