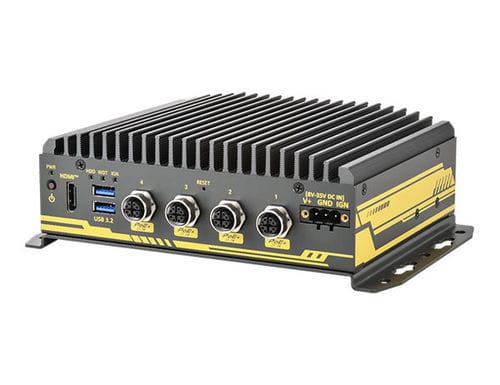

Terminal de bordo sem tela Nuvo-2860VTC

Intel Atom® x7425Epara ambientes agressivospara aplicações ferroviárias

Visão geral
O Neousys Nuvo-2860VTC é um computador embarcado ultra-compacto de nova geração com certificação E‑Mark, indicado para gateway móvel, vigilância a bordo e sistemas de informação ao passageiro. É equipado com Intel® Alder Lake Atom® x7425E e suporta até 16 GB de memória DDR5. A plataforma integra controlo de ignição, entrada DC de ampla faixa, numerosas I/Os, expansão M.2 e mini‑PCIe para módulos sem fios, portas CAN isoladas com suporte a SocketCAN e múltiplas portas PoE+ para deployments edge em veículos inteligentes modernos.

Principais características

• Intel® Alder Lake Atom® x7425E (4 núcleos / 4 threads, 1,5 / 3,4 GHz, 12W TDP)
• Intel® UHD Graphics integrado (24 EUs) para inferência AI leve no edge / cargas OpenVINO
• Até 16 GB DDR5-4800 SDRAM (um soquete SODIMM)
• 4x portas Gigabit Ethernet com IEEE 802.3at PoE+ através de conectores M12 x-coded
• M.2 B-key (3042/3052) para módulos celulares (USB3 + USB2) com slot duplo micro‑SIM interno
• 1x M.2 M-key (2280) para NVMe SSD (PCIe Gen3 x2)
• 2x slots mini‑PCIe full-size (PCIe + USB2) com slot micro‑SIM interno
• 2 portas CAN 2.0 isoladas (suporte SocketCAN em Linux)
• 2x USB 3.2 Gen2 (Type‑A, 10 Gbps) com bloqueio por parafuso
• 1x HDMI 1.4b suportando 3840 x 2160 @30Hz
• 1x RS-232/422/485 programável por software (COM1)
• I/O digital isolada: 2 entradas DI e 5 saídas DO isoladas
• Áudio: jack de 3,5 mm para mic‑in e speaker‑out
• Entrada DC 8V a 35V com controlo de ignição integrado (IGN/GND/V+)
• Certificado E‑Mark e conforme EMC EN 50155

Especificação
Núcleo do sistema:
Processador: Intel® Alder Lake Atom® x7425E (4C/4T, 1,5 / 3,4 GHz, 12W TDP)
Gráficos: Intel® UHD Graphics integrado (24 EUs)
Memória: Até 16 GB DDR5-4800 SDRAM (um soquete SODIMM)
TPM: Suporta fTPM 2.0

Interfaces painel / I/O:
Ethernet: 4x Gigabit via conectores M12 x‑coded (Broadcom BCM5719)
PoE: 4x portas Gigabit PoE+ PSE IEEE 802.3at; orçamento total PoE+: 50W
USB: 2x USB 3.2 Gen2 (10 Gbps) Type‑A com bloqueio por parafuso
Vídeo: 1x HDMI 1.4b (3840 x 2160 @30Hz)
Série: 1x RS-232/422/485 programável por software (COM1)
I/O isoladas: 2 DI isoladas e 5 DO isoladas
CAN: 2x portas CAN 2.0 (suporte SocketCAN em Linux)
Áudio: 1x jack 3,5 mm (mic‑in e speaker‑out)

Armazenamento:
SATA HDD: 1x baía interna 2,5" para HDD/SSD
M.2 NVMe: 1x socket M.2 2280 M‑key (PCIe Gen3 x2) para NVMe SSD

Bus de expansão:
Mini PCI‑E: 2x sockets mini‑PCIe full‑size (PCIe + USB2) com slot micro‑SIM interno
M.2 B‑key: 1x M.2 3042/3052 B‑key (USB3 + USB2) para módulos 4G/5G com duplo slot micro‑SIM interno

Alimentação:
Entrada DC: 1x bloco de terminais de 3 pinos pluggable para entrada DC 8V–35V com controlo de ignição integrado (IGN/GND/V+)

Dimensões mecânicas:
Dimensões: 206 mm (L) x 144 mm (P) x 65 mm (A)
Peso: 1,4 kg
Montagem: Montagem em parede (caixa padrão incluída)

Ambiental:
Temperatura de operação: -40°C ~ 70°C
Temperatura de armazenamento: -40°C ~ 85°C
Humidade: 10% ~ 90%, sem condensação
Vibração / Choque: EN 50155:2021 / IEC 61373, Categoria I, Classe B - montagem na carroçaria
EMC: E‑Mark, EN 50121 (EN 50155 EMC); CE / FCC Classe A (EN 55032 & EN 55035)

Acessórios / Opções (destaques de encomenda)

• Nuvo-2860VTC-PoE — variante com PoE
• Accessory box kit (AccsyBx-mPCIe-HS-Kit-Nuvo-2860VTC) — suporte SATA, dissipador mPCIe e parafusos
• PA-120W-OW, PA-60W-OW — adaptadores de energia AC/DC
• Diversos kits de cabos para cabeamento COM e CAN e adaptadores mPCIe ↔ M.2

Especificações técnicas

• Modelo: Nuvo-2860VTC
• CPU: Intel® Alder Lake Atom® x7425E (4C/4T)
• Memória máx.: 16 GB DDR5-4800 (um SODIMM)
• Ethernet: 4x GbE via M12 x‑coded (Broadcom BCM5719)
• PoE+: 4x IEEE 802.3at PSE, orçamento total 50W
• Armazenamento: 1x baía interna 2,5"; 1x M.2 2280 NVMe (PCIe x2)
• Expansão: 1x M.2 B‑key para cellular; 2x mini‑PCIe full‑size
• I/O: 2x USB3.2 Gen2, COM1 (RS-232/422/485), 2 DI isoladas, 5 DO isoladas, jack de áudio
• CAN: 2x portas CAN 2.0 isoladas com suporte SocketCAN
• Entrada de alimentação: 8V–35V DC com controlo de ignição
• Temp. operação: -40°C a 70°C
• Certificações: E‑Mark, EN 50121 (EN 50155 EMC); CE / FCC Classe A
