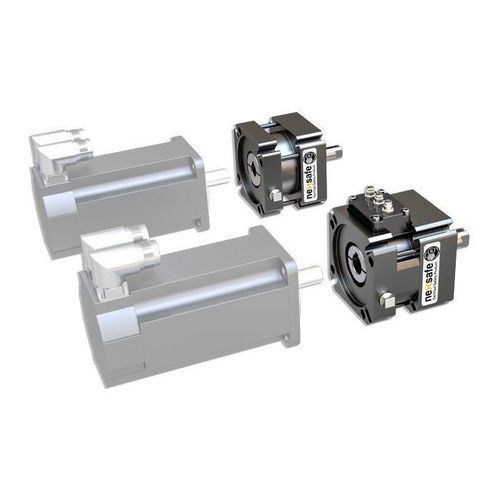

Freio de fricção NexSafe®

de molapara servomotorsem folga

Visão geral
A Nexen Group oferece a família NexSafe® de travões para servomotor certificados em segurança, concebidos para montagem direta na flange do servomotor. O design acionado por mola e liberado por ar fornece bloqueio por defeito e, quando configurado conforme recomendações, pode atingir ISO 13849-1 Categoria até 4 e Nível de Desempenho até e.

Características

• Colar de aperto integral com chaveta de segurança para ligação de entrada segura
• Até três sensores de modo operativo disponíveis: engagement, disengagement e wear
• Múltiplas molas de acionamento para seleção de binário
• Estado padrão bloqueado (acionado por mola, liberação por ar)
• Montagem direta na flange do servomotor; interface de travagem sem folga

Capacidades operacionais / Indústria 4.0

• Sensores de feedback opcionais (engagement, disengagement, wear) para estado em tempo real
• O feedback dos sensores suporta programação motor/drive, manutenção preditiva e monitorização de condição
• Compatível com sistemas de monitorização Indústria 4.0 e manutenção baseada em condição

Aplicações

• Manutenção sem alimentação e travagem dinâmica ocasional / paragem de emergência
• Sistemas de pórtico, operações cíclicas, automotivo, semicondutores e ambientes de produção alimentar (opções IP67 disponíveis; ver orientação de aplicação)

Comparação / Notas técnicas principais (resumo)
Binário de travagem estático mínimo: 4,7 a 125 Nm
Folga do travão: zero
Capacidades de travagem: manutenção sem alimentação, travagem dinâmica ocasional em paragem de emergência
Montagem: flanges em cada lado com centradores para alinhamento
Opções de cubo de entrada: colar de aperto com chaveta
Opções de eixo de saída: eixo com chaveta
Diâmetros de orifício (entrada e saída): 6,35 a 65 mm (0,25 a 2,56 in)
Círculo de parafusos da flange: 63 a 350 mm (2,48 a 13,78 in)
Certificação de segurança: NexSafe certificado conforme ISO 13849-1 (certificado pela Intertek)
Sensores de feedback de modo operativo: até 3 sensores opcionais (engagement, disengagement, wear)
Capacidade de carga em balanço: até 3114 N (dependente do modelo)
Velocidade nominal máxima: 5.000 a 10.000 RPM

Características / especificações técnicas

• Série / família de produto: NexSafe® Servomotor Brake
• Tipo de travão: acionado por mola, liberado por ar (bloqueado por defeito)
• Faixa de binário estático: 4,7 – 125 Nm
• Folga: zero
• Faixa de diâmetros de orifício: 6,35 – 65 mm (0,25 – 2,56 in)
• Círculo de parafusos da flange: 63 – 350 mm (2,48 – 13,78 in)
• Sensores opcionais: Engagement, Disengagement, Wear (até 3)
• Capacidade de carga em balanço: até 3114 N (dependente do modelo)
• Faixa máxima de RPM: 5.000 – 10.000 RPM (dependente do modelo)
• Montagem: montagem direta na flange do servomotor
• Certificação: ISO 13849-1 (NexSafe certificado pela Intertek)
