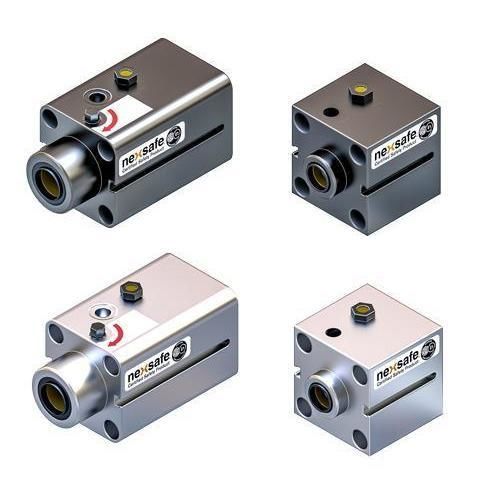

Bloqueador de haste manual NexSafe®

pneumáticode molapara a indústria alimentícia

Visão geral
Os bloqueios de haste estáticos certificados de segurança da Nexen Group fornecem retenção de precisão com praticamente nenhuma folga, oferecendo alta exatidão em aplicações industriais exigentes. Essas unidades acionadas por mola e liberadas por ar estão disponíveis em tamanhos ISO e NFPA, aceitam acessórios padrão e são projetadas para operação selada em ambientes severos.

Principais características

• Operação de precisão que mantém o posicionamento
• Grande superfície de fixação que garante desempenho consistente
• Unidades acionadas por mola travam em caso de falta de energia
• Projeto selado para suportar ambientes severos
• Liberação manual opcional para desengate controlado

Detalhes do produto
A Nexen oferece bloqueios de haste para montagem em cilindro ou montagem independente em haste guia. As unidades podem ser empilhadas para aumentar a força de retenção. Acabamentos disponíveis: alumínio escovado natural ou anodizado resistente à corrosão. Sensores de proximidade opcionais fornecem feedback de engate/desengate e facilitam a integração em circuitos de segurança.

Certificação de segurança
Os bloqueios de haste acionados por mola e liberados por ar são classificados para conformidade com ISO 13849-1; as configurações recomendadas podem atingir Categoria até 4 e Nível de Desempenho até e quando integradas corretamente.

Comparação / Modelo típico
Modelo: RLSSB-C (exemplos mostrados em NFPA polegadas e ISO métrico)
Diâmetro da haste: 0.625 a 2.500 in (NFPA polegadas) / 12 a 32 mm (ISO métrico)
Tamanho do diâmetro do cilindro: 1.500 a 8.000 in (NFPA polegadas) / 32 a 125 mm (ISO métrico)
Força de retenção: 180 a 4,020 lbf (NFPA) / 800 a 8,560 N (ISO)
Tempo de início de engate: 0.030 a 0.265 s (NFPA) / 0.030 a 0.130 s (ISO)
Atuação / Retorno: Engatado por mola / Liberado por ar (padrão 4.1 bar / 60 PSI)
Acabamento da carcaça: Alumínio natural ou anodizado preto
Liberação manual: Opcional cabeça sextavada 1/4 volta com auto reset
Vida útil estática B10 / B10d: 1,000,000 / 2,000,000 ciclos (típico)
Sensores de modo de operação: 1 ou 2 sensores de proximidade opcionais para feedback de engate/desengate
Classificação de segurança: NexSafe ISO 13849-1 certificado (Categoria até 4, PL até e)

Especificações técnicas

• Tipo: bloqueio de haste acionado por mola, liberado por ar
• Opções de montagem: montagem em cilindro (NFPA/ISO) ou independente em haste guia
• Faixa de diâmetro da haste: 0.625 in a 2.500 in / 12 mm a 32 mm
• Faixa de diâmetro do cilindro (quando montado em cilindro): 1.500 in a 8.000 in / 32 mm a 125 mm
• Força de retenção: 180 a 4,020 lbf (aprox.) / 800 a 8,560 N (aprox.)
• Resposta / tempo de engate inicial: a partir de 0.030 s
• Atuação/retorno: Engatado por mola / Liberado por ar (padrão 4.1 bar / 60 PSI)
• Acabamento da carcaça: Alumínio natural ou anodizado preto
• Liberação manual: Opcional cabeça hex 1/4 volta com auto reset
• Vida útil (típica): B10 estático = 1,000,000 ciclos; B10d = 2,000,000 ciclos
• Sensores opcionais: 1 ou 2 sensores de proximidade para feedback operacional
• Segurança: Certificado ISO 13849-1; as configurações recomendadas podem atingir Categoria até 4, Nível de Desempenho até e
