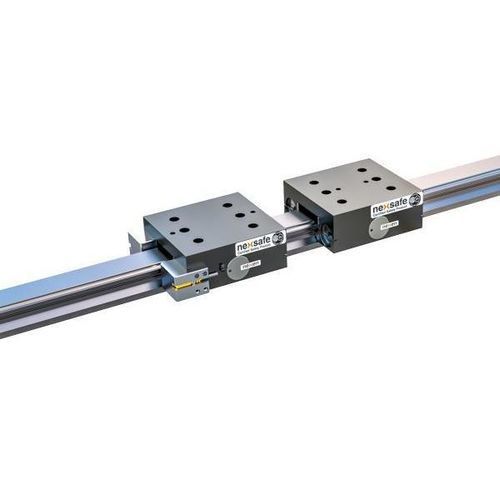

Freio linear de mola NexSafe®

para guia linear

Visão geral do produto
Os travões para carril perfilado NexSafe® da Nexen Group são dispositivos com mola engatada e libertação pneumática que se apertam diretamente nas guias lineares para fornecer travagem e retenção positivas sem afetar as superfícies de rolamento. Projetados para aplicações certificadas de segurança, proporcionam tempo de resposta rápido e elevada força de retenção em paragens de emergência e falhas de alimentação.

Principais características

• Grande área de contacto de fricção para desempenho consistente e baixo desgaste do carril
• Adequado para aplicações power-off, e-stop e retenção
• Baixa folga (0,10–0,20 mm) para manutenção precisa da posição
• Geometria do travão semelhante às cassetes de rolamento linear para instalação simplificada
• Reduz vibrações e aumenta a rigidez em sistemas de acionamento lineares
• Grande folga para compensar desalinhamentos na instalação
• Sem lubrificação nem manutenção periódica necessária
• Modelos disponíveis para guias perfiladas comuns
• Maior força de retenção na categoria para operação com mola engatada / libertação por ar
• Vida útil nominal longa: B10 até 2 milhões de ciclos; a página refere uma reivindicação B10D de 4 milhões de ciclos

Sensores opcionais de modo de operação
Opções com 1 ou 2 sensores podem sinalizar engate ou desengate. O uso de sensores de modo de operação pode permitir classificações de segurança mais elevadas segundo a ISO 13849-1. Os sensores Nexen são compatíveis com Industry 4.0 e podem fornecer dados de estado para maximizar a disponibilidade e o diagnóstico das máquinas.

Compatibilidade de carris
Disponíveis para os seguintes fabricantes de guias perfiladas: ABBA, HIWIN, IKO, INA, LINTECH, NB, NOOK, NSK, PMI, ROCKFORD, ROLLON, SBC, SCHNEEBEERGER, EWELLIX (SKF), STAR (BOSCH REXROTH), TBI, THK, THOMSON.

Documentação técnica (títulos)

• Safety Certified Rail Brake Literature
• Certified Safety Product Literature
• NexSafe Product Overview

Especificações técnicas

• Série: NexSafe® Profile Rail Brakes
• Tamanhos de guia perfilada: 15, 20, 25, 30, 35, 45
• Força mínima de retenção: 500 a 2600 N (≈112 a 585 lb)
• Pressão mínima de libertação: 5,5 bar (≈80 psi) (pressões mais baixas disponíveis em alguns modelos)
• Folga máxima à força total de travagem: 0,10 mm a 0,20 mm (≈0,004 in a 0,008 in)
• Tempo de engate inicial: 0,049 a 0,080 s
• Vida útil (B10): a tabela indica 2 milhões de ciclos; a página faz referência a uma reivindicação B10D de 4 milhões de ciclos
• Sensores de modo de operação: 1 ou 2 sensores; configuráveis para detetar engate ou desengate
• Classificação de segurança: certificado ISO 13849-1 (até Categoria 4 / Performance Level e em configurações recomendadas)
• Conceção: mola engatada, libertação por ar; fixa-se na guia; sem contacto com superfícies de rolamento; não requer lubrificação
• Aplicações típicas: travagem de emergência e travagem redundante para eixos de pórtico, portas industriais, linhas de embalagem, equipamentos médicos e outros sistemas lineares críticos
