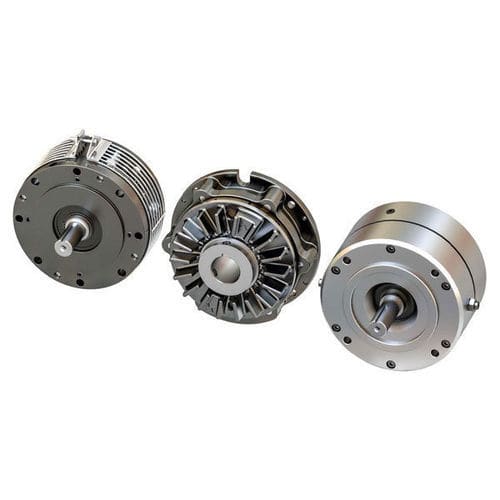

Freio de disco SSE

de fricçãode molapara montagem em flange

Visão geral
Os travões rotativos Nexen Group combinam um cubo/eixo com um disco de fricção e revestimento integrados para facilitar a instalação. Disponíveis com acionamento por mola (retenção sem energia) ou por ar (libertação por ar), suportam montagem em eixo, flange ou pé e podem ser fornecidos em carcaça aberta ou fechada consoante o modelo. São utilizados para retenção, paragem, desaceleração controlada e controlo de tensão em ampla gama de torques.

Características principais

• Cubo/eixo com disco de fricção e revestimento integrados para montagem simples
• Acionamento: por mola (retenção sem energia) ou por ar (libertação por ar)
• Estilos de montagem: eixo, flange, pé, montagem em motor/redutor
• Opções de carcaça: aberta ou fechada; protecções opcionais em alguns modelos
• Versões para aplicações dinâmicas de ciclos elevados e para retenção de emergência/não cíclica
• Opções de diâmetro de cubo: estriado, cónico para buchas QD, colares de aperto ou diâmetros passantes

Grupos de produto / famílias típicas (exemplos)

• SSE — travões montados em eixo para retenção sem energia e uso dinâmico de ciclos elevados (ex. até ~904 Nm)
• TSE — família montada em eixo com intervalos de torque e flexibilidade de montagem semelhantes ao SSE
• SE — travões montados em motor para motores NEMA C-Face (variantes montadas em motor)
• Outras famílias (EMB, MB, MBU, FMBES, FMBS, DPB, ZSE, DFB, QFB, etc.) — cobrem travões de motor, travões montados em flange/carcaça e classes de torque mais elevadas

Aplicações

• Posicionamento preciso e retenção estática
• Desaceleração controlada e paragem de emergência
• Ciclagem, indexação e máquinas de alto ciclo
• Controlo de desenrolamento e tensão em processamento de bobines, conversão e impressão
• Transmissão de potência geral e aplicações de travão montado no motor

Recursos & documentação técnica (títulos)

• Catálogo Air Champ (dados técnicos de travões rotativos)
• Folhetos de aplicação: Processamento Alimentar, Elevação & Movimentação Industrial, Manuseio de Materiais, Conversão, Embalagem, Impressão, Automóvel, Processamento de Madeira

Exemplos de comparação (linhas representativas)

• Modelos: SSE | TSE | SE — Torque estático máx.: SSE/TSE até ~904 Nm (8.000 in-lb) | SE até ~226 Nm (2.000 in-lb)
• Propósito: SSE/TSE — montagem em eixo, retenção sem energia, dinâmico de ciclo elevado | SE — travão de motor para NEMA C-Face, retenção não cíclica/emergência
• Exemplos de diâmetros de cubo: SSE 20–100 mm | TSE 14–100 mm | SE 16–35 mm (varia por modelo)
• Famílias de alto torque (DFB/QFB/DPB) alcançam Nm substancialmente maiores para aplicações pesadas em montagem em flange

Componentes necessários & acessórios comuns

• Controlo: válvulas 3 vias, filtros, reguladores, controlos de fluxo e silenciadores para unidades pneumáticas
• Acessórios: adaptadores de travão para motor, braços/ pinos/ suportes de torque, protecções, colares de aperto, buchas QD, adaptadores de montagem
• Acessórios de tensão: controladores dancer, controlos de tensão por diâmetro ou sistemas baseados em células de carga

Notas

• Muitas famílias oferecem múltiplas opções de diâmetro de cubo e montagem para se adaptarem a diferentes normas de instalação e quadros de motor.
• Certas variantes montadas em motor são concebidas para motores NEMA C-Face e incluem pilotos de flange ou acessórios de montagem por pés.
• Alguns modelos são otimizados para deslizamento contínuo de alto ciclo (soluções embraiagem+travão); outros destinam-se à retenção de emergência/não cíclica.

Especificações técnicas (visão geral)

• Métodos de acionamento: por mola (retenção sem energia) e por ar (libertação por ar)
• Montagem: eixo, flange, pé, montagem em motor ou redutor
• Intervalo de torque (exemplos): ~11 Nm até >18.000 Nm dependendo da família
• Opções de cubo: furo passante dentado, furos cónicos para buchas QD, colares de aperto
• Carcaça: aberta ou fechada; muitas carcaças abertas oferecem protecções opcionais
